Εισαγωγη, Μοντελοποιηση & Αναλυση Κατασκευων

SCADA Pro Analysis
ΑΝΑΛΥΣΗ

Επενδύστε και εκπαιδευτείτε σε μία μόνο εφαρμογή που θα καλύψει τις ανάγκες σας για κάθε κτιριακή μελέτη με οποιοδήποτε υλικό και κανονισμό

SCADA Pro ΒΑΣΙΚΗ ΣΟΥΙΤΑ ΕΙΣΑΓΩΓΗΣ ΚΑΙ ΑΝΑΛΥΣΗΣ ΚΑΤΑΣΚΕΥΩΝ

Σύντομη Περιγραφή

Το SCADA Pro Analysis (ΑΝΑΛΥΣΗ) αποτελεί τη βασική σουίτα εισαγωγής και ανάλυσης κατασκευών από οπλισμένο σκυρόδεμα, μεταλλικών, ξύλινων και κατασκευών από φέρουσα τοιχοποιία σύμφωνα με τους ισχύοντες Ελληνικούς Κανονισμούς, τους Ευρωκώδικες και τα αντίστοιχα εθνικά προσαρτήματα της Ελλάδας και των περισσοτέρων χωρών της Ευρώπης.

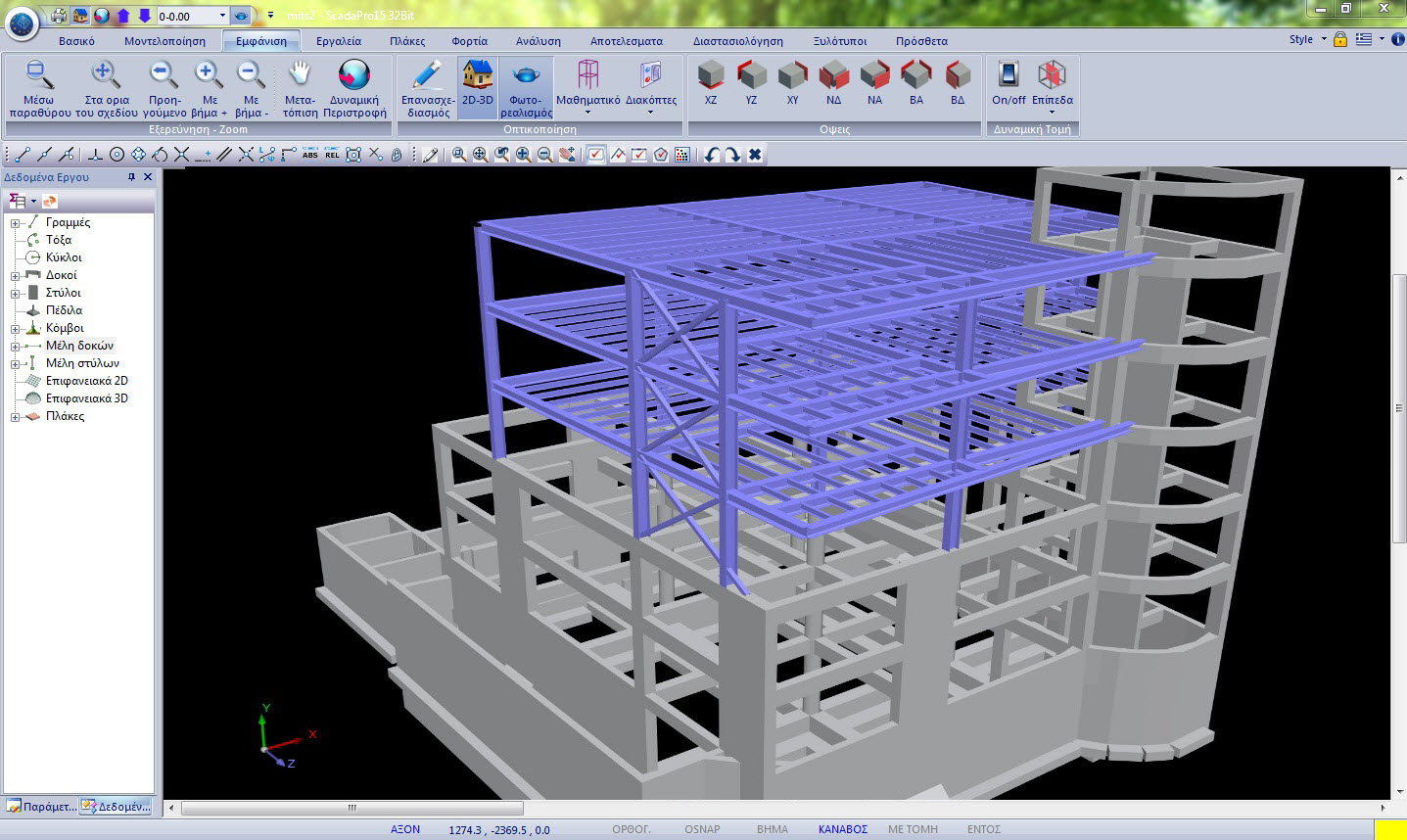

Περιβάλλον Εργασίας

Νέο, εύχρηστο και λειτουργικό περιβάλλον εργασίας, βασισμένο στην τεχνολογία Ribbon της Microsoft, με κατηγοριοποίηση των στοιχείων σε μορφή δέντρου.

Αμφίδρομη λειτουργία επιλογής και τροποποίησης των στοιχείων του φορέα από το δέντρο ή γραφικά πάνω στο φορέα με εμφάνιση των ιδιοτήτων του.

Εμφάνιση στο δεξιό μέρος της οθόνης των ιδιοτήτων του στοιχείου για άμεση αναφορά και τροποποίησή τους.

Δυνατότητα επιλογής και διαμόρφωσης του περιβάλλοντος εργασίας αλλά και των ιδιοτήτων εμφάνισης των δομικών στοιχείων σύμφωνα με τις ανάγκες του χρήστη.

SCADA Pro ΑΝΑΛΥΣΗ ΑΜΦΙΔΡΟΜΗ ΕΠΙΛΟΓΗ ΚΑΙ ΤΡΟΠΟΠΟΙΗΣΗ ΣΤΟΙΧΕΙΩΝ ΦΟΡΕΑ

SCADA Pro ΑΝΑΛΥΣΗ ΙΔΙΟΤΗΤΕΣ ΕΜΦΑΝΙΣΗΣ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ

Μοντελοποίηση

Αυτόματη διαδικασία αναγνώρισης διατομών και δημιουργίας του μοντέλου όλου του φορέα (Ανωδομή, Θεμελίωση) από αρχείο dxf, dwg.

SCADA Pro ΑΝΑΛΥΣΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ ΑΝΑΓΝΩΡΙΣΗ ΔΙΑΤΟΜΩΝ ΜΟΝΤΕΛΟΥ ΦΟΡΕΑ ΑΝΩΔΟΜΗ ΘΕΜΕΛΙΩΣΗ

Απεριόριστος αριθμό κόμβων, ράβδων και πεπερασμένων επιφανειακών στοιχείων.

Πλούσια βιβλιοθήκη έτοιμων τυπικών μεταλλικών και σύμμικτων κατασκευών με 3D-δικτυώματα, πλαίσια, επιφάνειες, τοιχοποιίες.

Πλήρεις βιβλιοθήκες πρότυπων διατομών από χάλυβα, ξύλο και σκυρόδεμα, καθώς και τυχούσες διατομές.

Πλούσια βιβλιοθήκη λιθοσωμάτων, κονιαμάτων με δυνατότητα εισαγωγής χαρακτηριστικών τοίχων και από το μελετητή.

Άπειρες δυνατότητες προσομοίωσης για κεκλιμένα δοκάρια, υποστυλώματα τυχαίας διατομής, πλάκες με οπές, κελύφη, σιλό, πατάρια, πισίνες κλπ.

Μοντελοποίηση

Εισαγωγή σύμμικτων κατασκευών από σκυρόδεμα, χάλυβα , ξύλο.

Δημιουργία πλέγματος επιφανειακών στοιχείων με ένα κλικ με αυτόματη πύκνωση στα σημεία συγκέντρωσης τάσεων. Απευθείας ταύτιση των κόμβων ραβδωτών και επιφανειακών στοιχείων.

SCADA Pro ΑΝΑΛΥΣΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ ΔΟΚΑΡΙΑ ΥΠΟΣΤΥΛΩΜΑΤΑ ΠΛΑΚΕΣ ΚΕΛΥΦΗ ΣΙΛΟ ΠΑΤΑΡΙΑ ΠΙΣΙΝΕΣ

Μικτές και ανισόσταθμες θεμελιώσεις με πέδιλα, συνδετήριες, δοκούς, πεδιλοδοκούς, κοιτοστρώσεις με πλήρη αλληλεπίδραση θεμελίωσης – ανωδομής.

Αυτόματη προσομοίωση των τοιχοπληρώσεων με χιαστί ράβδους.

Εμφάνιση μηνυμάτων για πιθανά σφάλματα στη γεωμετρία και στο μοντέλο του φορέα.

Περιλαμβάνονται όλων των ειδών οι τύποι των γραμμικών και επιφανειακών πεπερασμένων στοιχείων για την προσομοίωση και της πιο σύνθετης κατασκευής.

Γραμμικά πεπερασμένα στοιχεία: Στοιχείο δικτυώματος, στοιχείο δοκού, στοιχείο δοκού επί ελαστικού εδάφους.

Επιφανειακά πεπερασμένα στοιχεία: Plane Stress, Plane Strain, Axisymmetric, Shell, και Solid.

3D Πεπερασμένα επιφανειακά στοιχεία

Δυνατότητα εισαγωγής σημείου για πύκνωση των στοιχείων και δυνατότητα εισαγωγής οπών.

Αυτόματη δημιουργία πλέγματος και αυτόματη ταύτιση κόμβων ραβδωτών και επιφανειακών στοιχείων.

Δυνατότητα απόδοσης οποιουδήποτε υλικού.

Νέα γεννήτρια 3d πεπερασμένων επιφανειακών στοιχείων στο χώρο, με δυνατότητα προσομοίωσης επιφανειών οποιασδήποτε γεωμετρίας και σχήματος με οπές και σημεία συγκέντρωσης τάσεων (πυκνώσεις πλέγματος στοιχείων). Εμφάνιση ισοτασικών καμπυλών για εντατικά και παραμορφωσιακά μεγέθη καθώς και για τον υπολογιζόμενο οπλισμό As.

SCADA Pro ΑΝΑΛΥΣΗ 3D ΠΕΠΕΡΑΣΜΕΝΑ ΕΠΙΦΑΝΕΙΑΚΑ ΣΤΟΙΧΕΙΑ ΠΥΚΝΩΣΗ ΣΤΟΙΧΕΙΩΝ ΕΙΣΑΓΩΓΗ ΟΠΩΝ ΠΛΕΓΜΑ ΤΑΥΤΙΣΗ ΚΟΜΒΩΝ

SCADA Pro ΑΝΑΛΥΣΗ 3D ΠΕΠΕΡΑΣΜΕΝΑ ΕΠΙΦΑΝΕΙΑΚΑ ΣΤΟΙΧΕΙΑ ΙΣΟΤΑΣΙΚΕΣ ΚΑΜΠΥΛΕΣ ΕΝΤΑΤΙΚΑ ΜΕΓΕΘΗ ΟΠΛΙΣΜΟΣ

Τύποι Αναλύσεων

Περιλαμβάνονται όλες οι μέθοδοι ανάλυσης

Γραμμική απλοποιημένη φασματική μέθοδος (Ισοδύναμη φασματική μέθοδος).

Γραμμική δυναμική φασματική μέθοδος.

Γραμμική και μη γραμμική δυναμική μέθοδος χρονοιστορίας της απόκρισης της κατασκευής βάσει επιταχυνσιογραφημάτων, με απευθείας ολοκλήρωση των εξισώσεων κίνησης.

SCADA Pro ΤΥΠΟΙ ΑΝΑΛΥΣΕΩΝ ΦΑΣΜΑΤΙΚΗ ΜΕΘΟΔΟΣ ΧΡΟΝΟΙΣΤΟΡΙΑ ΕΠΙΤΑΧΥΝΣΙΟΓΡΑΦΟΙ ΕΞΙΣΩΣΕΙΣ ΚΙΝΗΣΗΣ

SCADA Pro ΑΝΑΛΥΣΗ ΣΕ ΠΑΡΑΛΛΗΛΟ ΥΠΟΛΟΓΙΣΤΙΚΟ ΠΕΡΙΒΑΛΛΟΝ CPU GPU

Ανάλυση σε παράλληλο υπολογιστικό περιβάλλον (CPU – GPU)

Επιτάχυνση της ανάλυσης πολύ μεγάλων μοντέλων με τη χρήση είτε επεξεργαστών με πολλούς πυρήνες (multi-core CPU) ή επεξεργαστών γραφικών (GPU), εκμεταλλευόμενοι τις μεγάλες δυνατότητες παραλληλισμού των αλγορίθμων επίλυσης.

Τεχνολογία 64-bit για μέγιστη ταχύτητα και ακρίβεια.

Φορτία

Εισαγωγή φορτίων στο φορέα: Απευθείας εισαγωγή στα μέλη με όποιο είδος φορτίου επιθυμείτε

Στο SCADA Pro έχετε τη δυνατότητα να εισάγετε γραφικά πάνω στα μέλη τα φορτία που θέλετε.

SCADA Pro ΑΝΑΛΥΣΗ ΕΙΣΑΓΩΓΗ ΓΡΑΦΙΚΑ ΣΤΑ ΜΕΛΗ ΦΟΡΤΙΩΝ

SCADA Pro ΟΜΟΙΟΜΟΡΦΑ ΚΑΤΑΝΕΜΗΜΕΝΕΣ ΣΥΓΚΕΝΤΡΩΜΕΝΕΣ ΕΠΙΚΟΜΒΙΕΣ ΔΥΝΑΜΕΙΣ ΣΤΡΕΠΤΙΚΕΣ ΡΟΠΕΣ ΚΑΘΙΖΗΣΕΙΣ ΘΕΡΜΟΚΡΑΣΙΑΚΗ ΜΕΤΑΒΟΛΗ

Υποστηρίζονται όλα τα είδη των φορτίων όπως ομοιόμορφα κατανεμημένες δυνάμεις, συγκεντρωμένες δυνάμεις, επικόμβιες δυνάμεις, στρεπτικές ροπές, καθιζήσεις, φορτία λόγω θερμοκρασιακής μεταβολής κλπ.

Οι φορτίσεις και οι συνδυασμοί που προβλέπονται από τον EC0 υπολογίζονται αυτόματα από το πρόγραμμα με πλήρη δυνατότητα επέμβασης από το μελετητή.

Γίνεται επίσης αυτόματη παραγωγή των φορτίων ανέμου και χιονιού σύμφωνα με τον EC1 και αυτόματος απόδοση στα μέλη με αντίστοιχη δημιουργία των φορτίσεων, έτοιμων για την ανάλυση.

Εισαγωγή και φορτία Πλακών

Εισαγωγή φορτίων πλακών συνολικά ή επιλεκτικά.

Συνολική ανεύρεση των πλακών με αυτόματο προσδιορισμό των συνθηκών στήριξης.

Εμφάνιση των γραμμών διαρροής και αυτόματη απόδοση των φορτίων των πλακών στις αντίστοιχες δοκούς έδρασης.

Μοντελοποίηση πλάκας οποιουδήποτε σχήματος.

Αυτόματος υπολογισμός του πάχους με βάση τον έλεγχο λυγηρότητας.

Εισαγωγή πλακών Zoellner.

SCADA Pro ΕΙΣΑΓΩΓΗ ΦΟΡΤΙΩΝ ΠΛΑΚΩΝ ΣΥΝΘΗΚΕΣ ΣΤΗΡΙΞΗΣ ΓΡΑΜΜΕΣ ΔΙΑΡΡΟΗΣ ΔΟΚΟΙ ΕΔΡΑΣΗΣ

SCADA Pro ΜΟΝΤΕΛΟΠΟΙΗΣΗ ΠΛΑΚΑΣ ΥΠΟΛΟΓΙΣΜΟΣ ΠΑΧΟΥΣ ΕΛΕΓΧΟΣ ΛΥΓΗΡΟΤΗΤΑΣ Zoellner

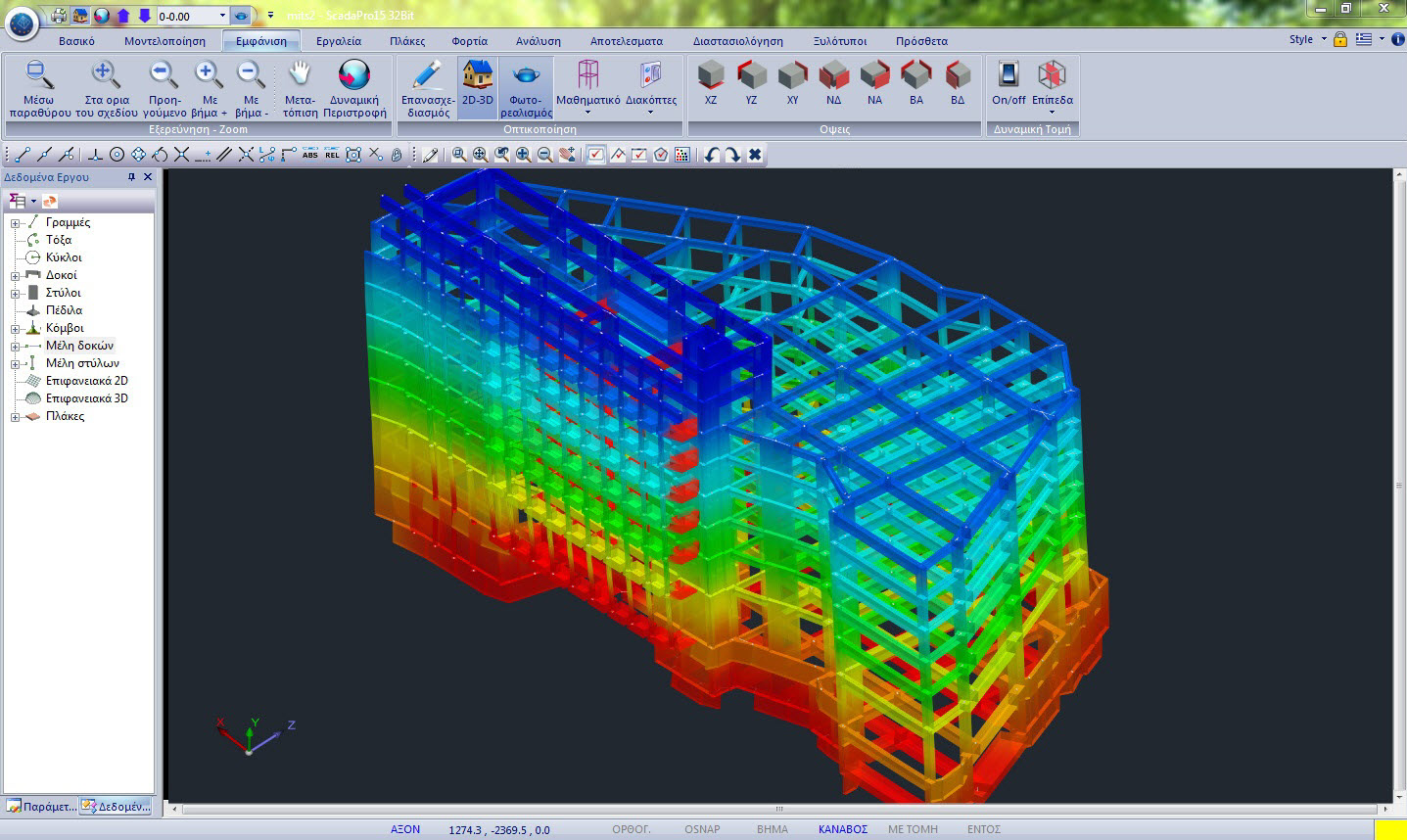

Σεισμικός Σχεδιασμός – Έλεγχοι (ΕΑΚ, EC8)

SCADA Pro ΦΑΣΜΑΤΑ ΣΧΕΔΙΑΣΜΟΥ ΕΛΕΓΧΟΙ ΚΑΤΗΓΟΡΙΟΠΟΙΗΣΗ ΦΟΡΕΑ ΚΑΝΟΝΙΚΟΤΗΤΑ ΣΕ ΚΑΤΟΨΗ ΤΥΠΟΣ ΚΑΤΑΣΚΕΥΗΣ ΕΑΚ ΕΚΩΣ EC8

Φάσματα σχεδιασμού και έλεγχοι με βάση τον EC8 και τους ισχύοντες Ελληνικούς κανονισμούς.Δυνατότητα εισαγωγής φάσματος από το μελετητή.

Κατηγοριοποίηση του φορέα με βάση τα όσα προβλέπονται στον EC.

Εκτελούνται όλοι οι έλεγχοι που προβλέπονται από τον ΕΑΚ και τον ΕΚΩΣ καθώς και οι αντίστοιχοι έλεγχοι (κανονικότητας σε κάτοψη και καθ’ ύψος , τύπου κατασκευής κ.λπ.) του EC8.

Αυτόματη δημιουργία και υπολογισμός των συνδυασμών φόρτισης και για τις δύο οριακές καταστάσεις αστοχίας και λειτουργικότητας (ULS και SLS)

Περιλαμβάνονται επίσης οι διατάξεις και οι έλεγχοι του αντισεισμικού κανονισμού του 1959 καθώς και των πρόσθετων διατάξεων του 1984 με ορθογωνική και τριγωνική κατανομή του σεισμού.

SCADA Pro ΣΥΝΔΥΑΣΜΟΙ ΦΟΡΤΙΣΗΣ ΑΣΤΟΧΙΑ ΛΕΙΤΟΥΡΓΙΚΟΤΗΤΑ ΑΝΤΙΣΕΙΣΜΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ULS SLS ΟΡΘΟΓΩΝΙΚΗ ΤΡΙΓΩΝΙΚΗ ΚΑΤΑΝΟΜΗ

Αποτελέσματα (Post Processor)

SCADA Pro ΜΑΘΗΜΑΤΙΚΟ ΜΟΝΤΕΛΟ ΦΥΣΙΚΟΣ ΦΟΡΕΑΣ ΦΟΡΤΙΑ ΕΝΤΑΤΙΚΑ ΜΕΓΕΘΗ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΤΑ ΜΕΛΗ ΦΟΡΤΙΣΗ ΑΠΕΙΚΟΝΙΣΗ ΦΟΡΤΙΑ ΔΙΑΓΡΑΜΜΑΤΑ

Τρισδιάστατη απεικόνιση της κατασκευής ως μαθηματικό μοντέλο και ως φυσικός φορέας.

Εμφάνιση φορτίων, διαγραμμάτων εντατικών μεγεθών και παραμορφώσεων στα μέλη της κατασκευής για οποιαδήποτε φόρτιση, συνδυασμό ή περιβάλλουσα.

Δισδιάστατη και Τρισδιάστατη απεικόνιση φορτίων, διαγραμμάτων και παραμορφώσεων.

Εμφάνιση των αποτελεσμάτων των εσωτερικών δυνάμεων, των παραμορφώσεων και του οπλισμού των επιφανειακών πεπερασμένων στοιχείων με τη μορφή καμπυλών περιγράμματος.

Κατάσταση παραμόρφωσης του δομικού μοντέλου με μετακίνηση στο χώρο για οποιαδήποτε κατάσταση φόρτισης, συνδυασμό ή ιδιοτιμή.
