Αναλυση & Σχεδιασμος Μεταλλικων Κατασκευων & Ελεγχος των Συνδεσεων
SCADA Pro Steel +
Ενιαία εφαρμογή στατικής και δυναμικής ανάλυσης και σχεδιασμού μεταλλικών κατασκευών
Σύντομη Περιγραφή
Το SCADA Pro Steel αποτελεί μία ενιαία εφαρμογή στατικής και δυναμικής ανάλυσης και σχεδιασμού μεταλλικών κατασκευών σύμφωνα με τους Ευρωκώδικες και τα αντίστοιχα εθνικά προσαρτήματα της Ελλάδας και των περισσότερων ευρωπαϊκών χωρών.
Περιλαμβάνει τη βασική εφαρμογή SCADA Pro Analysis και το πρόσθετο (add-on) του σχεδιασμού των μεταλλικών κατασκευών με βάση τον EC3, καθώς και τον έλεγχο των συνδέσεων.
Περιλαμβάνει ακόμα, την παραγωγή κατασκευαστικών σχεδίων και λεπτομερειών των συνδέσεων, την προμέτρηση των υλικών και την πλήρη παραγωγή του τεύχους μελέτης.

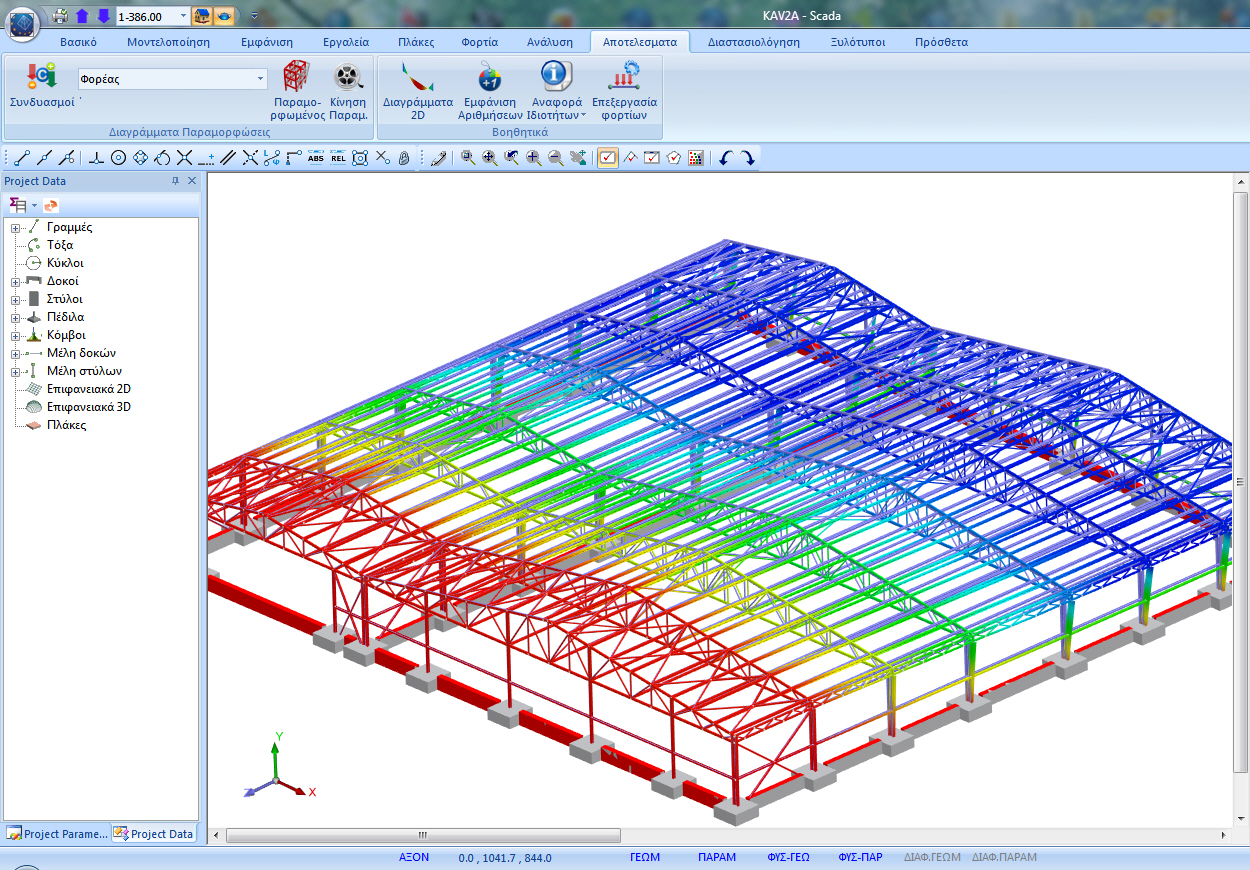

Περιβάλλον Εργασίας
Νέο Περιβάλλον εργασίας για να είστε ακόμα πιο ευέλικτοι και παραγωγικοί
Επενδύστε και εκπαιδευτείτε σε μία μόνο εφαρμογή που θα καλύψει τις ανάγκες σας για κάθε κτιριακή μελέτη με οποιοδήποτε υλικό και κανονισμό. Νέο Περιβάλλον εργασίας για να είστε ακόμα πιο ευέλικτοι και παραγωγικοί.
Το νέο SCADA Pro, βασισμένο στην τεχνολογία των Ribbons της Microsoft, προσφέρει ένα ενιαίο και καινοτόμο περιβάλλον εργασίας, αισθητικά ανανεωμένο αλλά κυρίως χρηστικά πιο ευέλικτο και λειτουργικό.
Τα Ribbons επιτρέπουν την ομαδοποίηση των εντολών σε ενότητες, προκειμένου να βοηθήσουν το χρήστη να βρίσκει και να χρησιμοποιεί τις εντολές του προγράμματος πιο εύκολα, πιο γρήγορα, πιο αποτελεσματικά και χωρίς να χρειάζεται να προσφεύγει στο εγχειρίδιο χρήσης του προγράμματος.
Στην οθόνη του προγράμματος εμφανίζεται αριστερά όλες οι οντότητες της κατασκευής κατηγοριοποιημένες σε μορφή δέντρου είτε ανά στάθμη, είτε για όλο το κτίριο συνολικά.
Η κατηγοριοποίηση αυτή επιτρέπει τον εύκολο εντοπισμό οποιουδήποτε στοιχείου και με την επιλογή του από το δέντρο εμφανίζεται με διαφορετικό χρώμα στο φορέα.
Ταυτόχρονα απομονώνεται η στάθμη στην οποία ανήκει , ενώ στη δεξιά πλευρά της οθόνης εμφανίζονται οι ιδιότητές του με δυνατότητα άμεσης τροποποίησής τους.
Η λειτουργία αυτή μπορεί να εκτελεστεί αμφίδρομα δηλαδή να γίνει η επιλογή γραφικά πάνω στο φορέα και αυτόματα να εμφανιστεί το στοιχείο στο δέντρο με τις ιδιότητές του δεξιά της οθόνης.
Επίσης υπάρχει δυνατότητα εφαρμογής συγκεκριμένων εντολών σε κάθε στοιχείο του δέντρου που επιλέγεται.
Η εμφάνιση του μενού των εντολών γίνεται με το δεξιό πλήκτρο του ποντικιού και το μενού αυτό αλλάζει ανάλογα με την ενότητα του προγράμματος που είναι ενεργή.

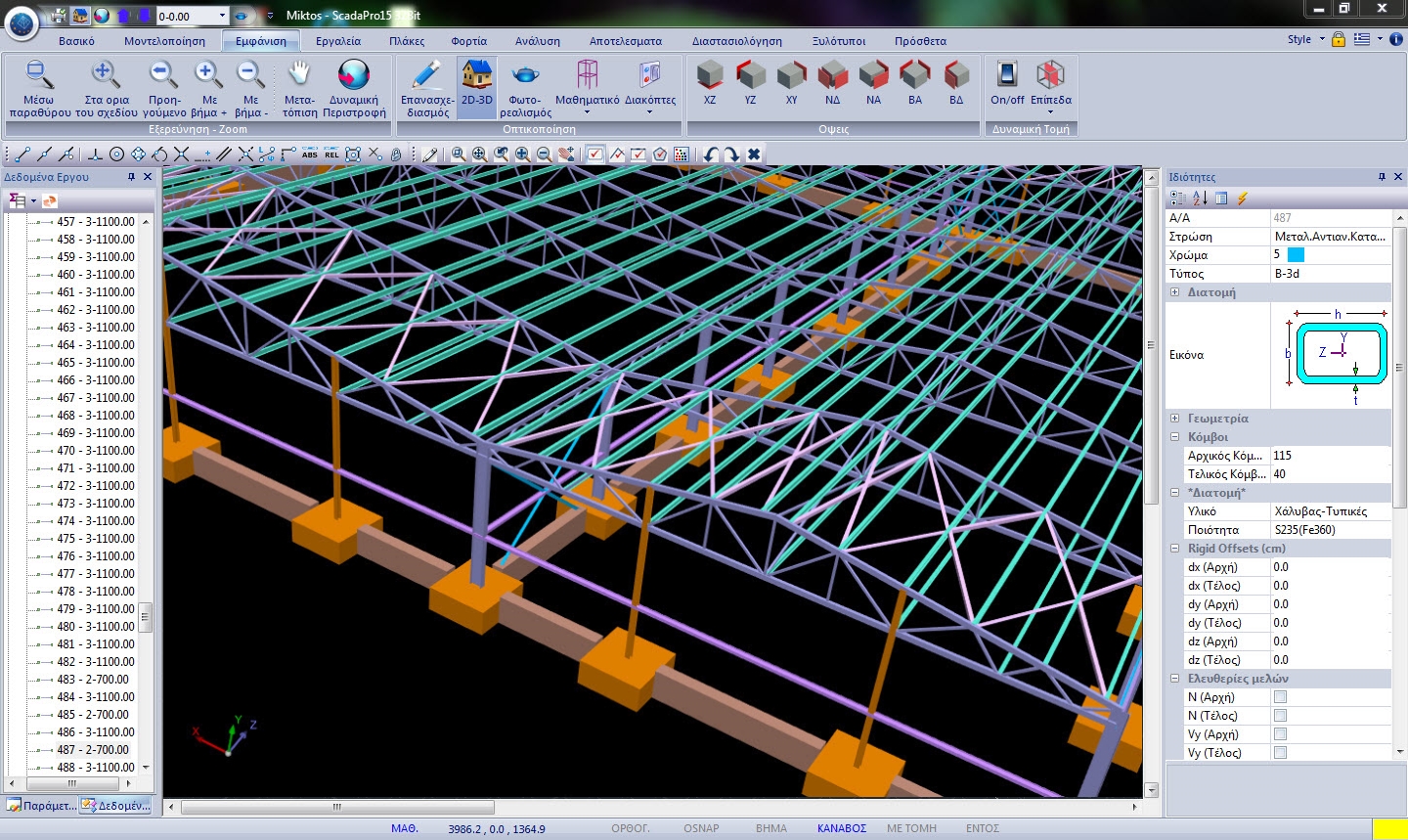

Μοντελοποίηση
Αυτόματη διαδικασία αναγνώρισης διατομών και δημιουργίας του φορέα από αρχείο dxf, dwg.
Στο νέο περιβάλλον του SCADA Pro υπάρχει η δυνατότητα αναγνώρισης των φυσικών διατομών του SCADA Pro από οποιαδήποτε αρχιτεκτονικό σχέδιο μορφής dxf ή dwg.
Η αναγνώριση και η προσομοίωση με τις διατομές της βιβλιοθήκης του SCADA Pro γίνεται επιλεκτικά ή αυτόματα ανά στάθμη, ανά δομικό στοιχείο (Υποστυλώματα, Δοκοί, Δοκοί θεμελίωσης, πέδιλα) και συνολικά για όλο το κτίριο.
Αυτόματα δημιουργείται και το τρισδιάστατο φυσικό και μαθηματικό μοντέλο του φορέα.
Γίνεται επίσης αυτόματα η αναγνώριση των πλακών του φορέα καθώς και των προβόλων που έχουν σχεδιαστεί με απλές γραμμές.
Τέλειος συνδυασμός AutoCAD Revit Structure Suite και SCADA Pro
To AutoCAD Revit Structure Suite περιλαμβάνει ένα πλήρες σύνολο εφαρμογών, για τη δημιουργία κατασκευαστικών μοντέλων.
Η αμφίδρομη σύνδεση με το SCADA Pro προσφέρει έναν εύκολο τρόπο εισαγωγής 3D αρχιτεκτονικών μοντέλων έτοιμα για ανάλυση.
Όλα τα δομικά στοιχεία, στύλοι, δοκοί κλπ, καθώς και τα φορτία και οι μεταλλικές συνδέσεις, μεταφέρονται αυτόματα μέσω αρχείων ifc και με ακρίβεια στο μαθηματικό μοντέλο του SCADA Pro.
Η αμφίδρομη επικοινωνία μεταξύ αρχιτεκτονικών και κατασκευαστικών μοντέλων εξασφαλίζει εξοικονόμηση χρόνου και μείωση του κόστους.
To SCADA Pro έχει πιστοποιηθεί από την Autodesk για την αυτόματη, αμφίδρομη επικοινωνία με το Revit Structure.

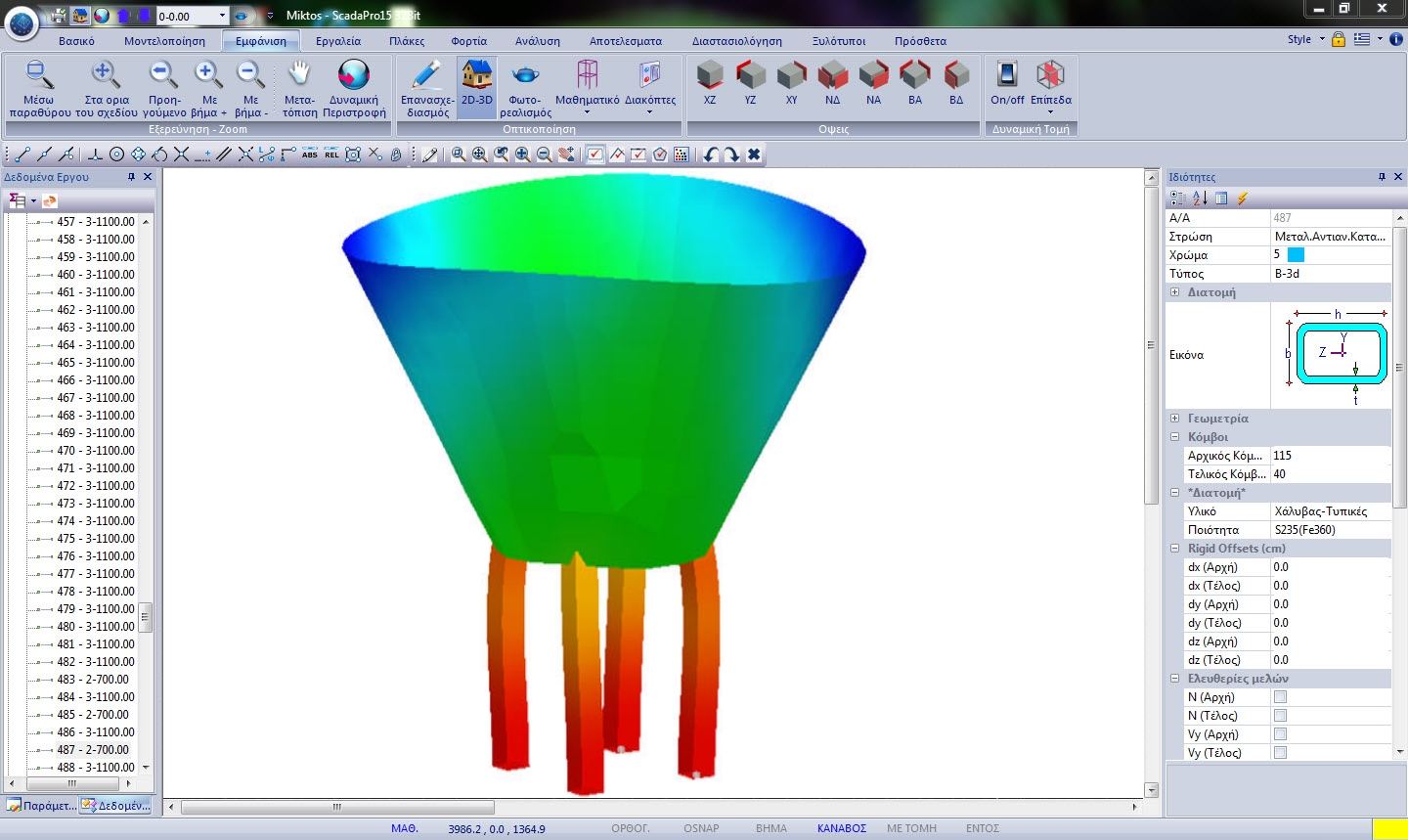

3d Πεπερασμένα επιφανειακά στοιχεία
Νέα πανίσχυρη γεννήτρια παραγωγής 3d πεπερασμένων επιφανειακών στοιχείων
Στην νέα έκδοση του SCADA Pro έχει ενσωματωθεί μία νέα γεννήτρια 3d πεπερασμένων επιφανειακών στοιχείων στο χώρο, με δυνατότητα προσομοίωσης επιφανειών οποιασδήποτε γεωμετρίας και σχήματος με οπές και σημεία συγκέντρωσης τάσεων (πυκνώσεις πλέγματος στοιχείων).
Υποστηρίζονται όλα τα είδη των φορτίων όπως ομοιόμορφα κατανεμημένες δυνάμεις, συγκεντρωμένες δυνάμεις, επικόμβιες δυνάμεις, στρεπτικές ροπές, καθιζήσεις, φορτία λόγω θερμοκρασιακής μεταβολής κλπ.
Οι φορτίσεις και οι συνδυασμοί που προβλέπονται από τον EC0 υπολογίζονται αυτόματα από το πρόγραμμα με πλήρη δυνατότητα επέμβασης από το μελετητή.
Γίνεται επίσης αυτόματη παραγωγή των φορτίων ανέμου και χιονιού σύμφωνα με τον EC1 και αυτόματος απόδοση στα μέλη με αντίστοιχη δημιουργία των φορτίσεων, έτοιμων για την ανάλυση.
Η αναγνώριση των πλακών στο SCADA Pro γίνεται αυτόματα με αυτόματο προσδιορισμό των συνθηκών στήριξής τους.
Υποστηρίζονται πλάκες οποιουδήποτε σχήματος και οποιουδήποτε τύπου (Συμβατική, Zoellner , Sandwich).
Η απόδοση των φορτίων γίνεται με ένα κλικ στους στύλους και της δοκούς έδρασης με αντίστοιχη εμφάνιση των γραμμών διαρροής και των επιφανειών επιρροής ανά μέλος.
Υπάρχει επίσης η δυνατότητα μετατροπής μιας συμβατικής πλάκας σε πλάκα με προσομοίωση πεπερασμένων επιφανειακών στοιχείων.
Ο υπολογισμός του ελάχιστου πάχους της πλάκας γίνεται αυτόματα με βάση τον έλεγχο λυγηρότητας .

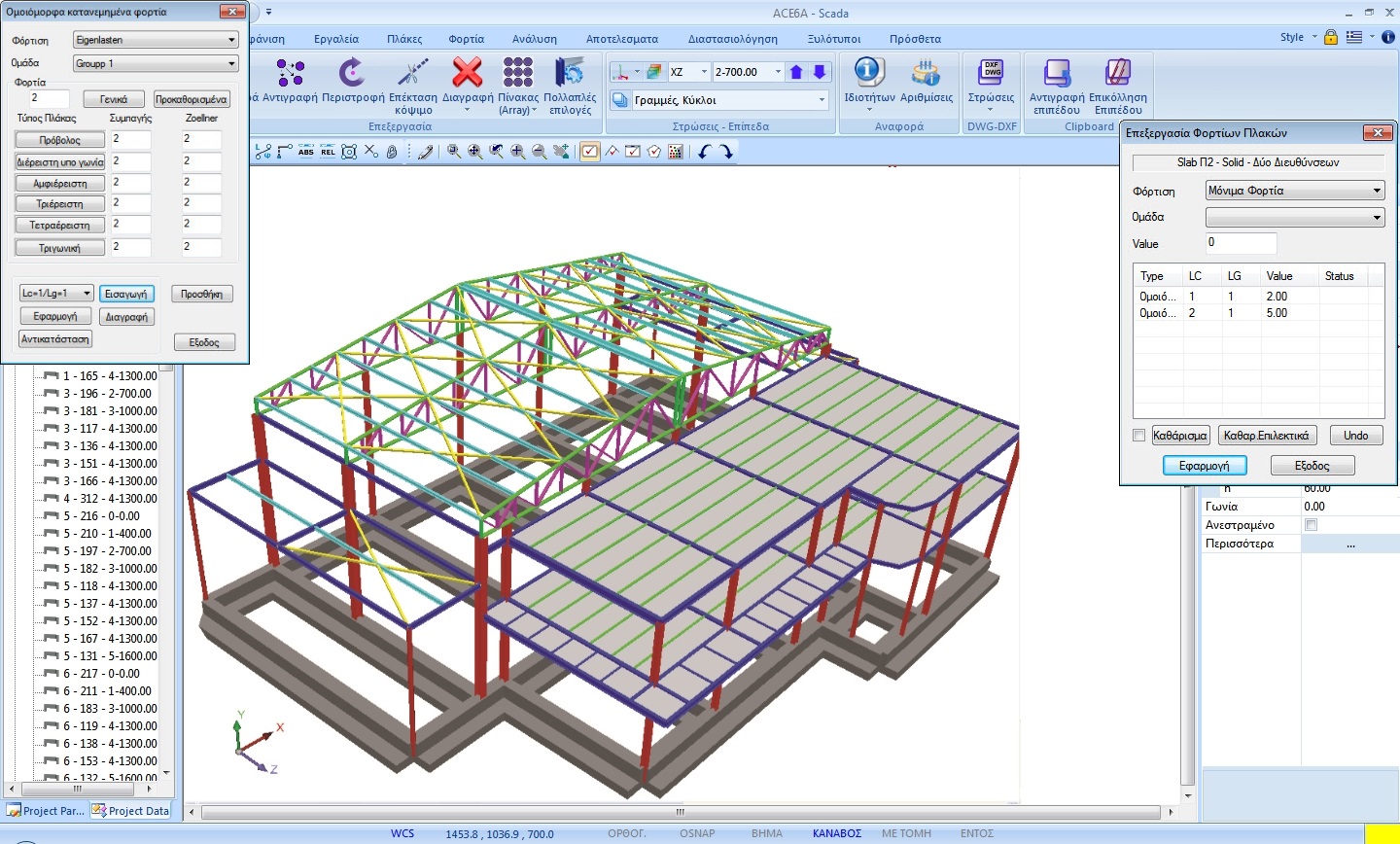

Τα φορτία των πλακών μπορούν να εισαχθούν συνολικά για όλες τις πλάκες ή επιλεκτικά με δυνατότητα άμεσης επεξεργασίας και τροποποίησής τους.
Μπορούν να εισαχθούν φορτία ομοιόμορφα γραμμικά ή τμηματικά.
Τα φορτία των μελών υπολογίζονται με τη μέθοδο των συντελεστών Marcus ανάλογα με τις συνθήκες στήριξης της πλάκας.

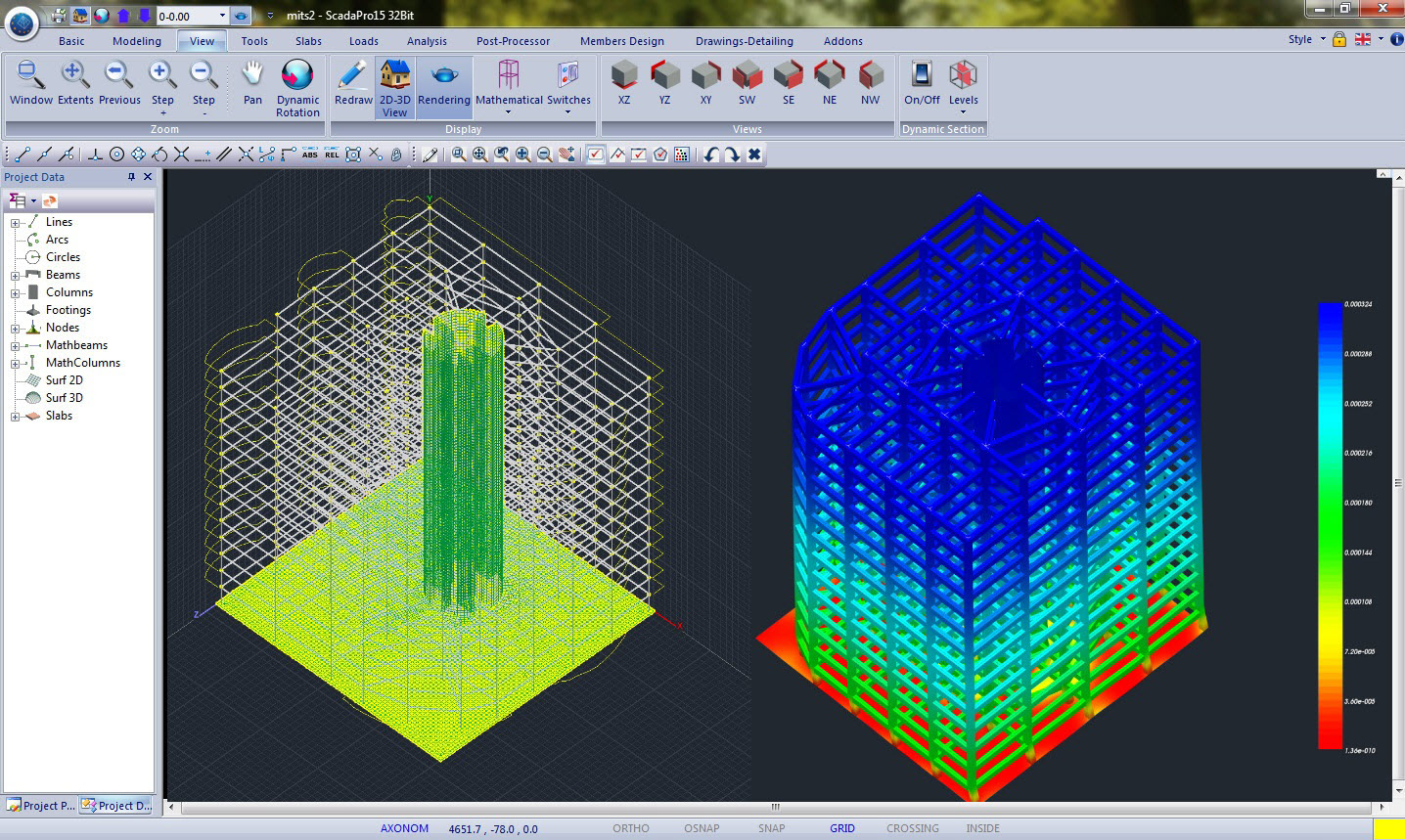

Τύποι αναλύσεων
Γρήγοροι και αξιόπιστοι επιλύτες για να είστε σίγουροι για τα αποτελέσματα
To SCADA Pro ενσωματώνοντας 30 χρόνια συνεχώς έρευνας και ανάπτυξης, διαθέτει τους πλέον ισχυρούς επιλύτες για όλες τις μεθόδους ανάλυσης και με την διαδικασία της παράλληλης επεξεργασίας (Parallel Processing) ελαχιστοποιεί το χρόνο εκτέλεσης.
Περιλαμβάνονται οι μέθοδοι:
Γραμμική απλοποιημένη φασματική μέθοδος (Ισοδύναμη φασματική μέθοδος)
Η γραμμική απλοποιημένη φασματική μέθοδος αναφέρεται στον υπολογισμό της των μετακινήσεων, παραμορφώσεων αλλά και της εντατικής κατάστασης της κατασκευής υπό στατικά φορτία.
Τα εξωτερικά επιβαλλόμενα φορτία μπορεί να είναι σημειακά στους κόμβους ή κατανεμημένα κατά μήκος των μελών, ενώ λαμβάνεται υπόψη και το ίδιο βάρος του φορέα.
Ο υπολογισμός της απόκρισης πραγματοποιείται μέσω της επίλυσης του γραμμικού συστήματος εξισώσεων που περιγράφει το μοντέλο του φορέα.
Τα αποτελέσματα της γραμμικής στατικής ανάλυσης μπορούν να χρησιμοποιηθούν για τον σχεδιασμό του φορέα χρησιμοποιώντας τις παραμέτρους που προβλέπει ο εκάστοτε κανονισμός.
Γραμμική δυναμική φασματική μέθοδος.
Η γραμμική δυναμική φασματική μέθοδος είναι μια απλοποιημένη προσεγγιστική μέθοδος ανάλυσης, η οποία χρησιμοποιεί την επαλληλία των ιδιομορφών της κατασκευής για την προσέγγιση της μέγιστης απόκρισης του φορέα σε σεισμική διέγερση.
Χρησιμοποιώντας αυτή τη μεθοδολογία αποφεύγεται ο πλήρης υπολογισμός των χρονοϊστοριών της απόκρισης, ο οποίος απαιτείται από τις δυναμικές αναλύσεις.
Αντί αυτών, υπολογίζονται οι φασματικές τιμές των αποκρίσεων που αντιστοιχούν σε κάθε ιδιομορφή.
Στη συνέχεια προσεγγίζεται η τιμή της μέγιστης απόκρισης του φορέα μέσω στατιστικής ανάλυσης, αφού οι μέγιστες αποκρίσεις όλων των ιδιομορφών δεν συμβαίνουν κατ’ ανάγκη την ίδια χρονική στιγμή, αλλά δεν είναι και γνωστό το πότε ακριβώς συμβαίνουν.
Το μεγάλο πλεονέκτημα της φασματικής δυναμικής ανάλυσης είναι το γεγονός ότι απαιτεί περιορισμένο αριθμό ιδιομορφών για την προσέγγιση της απόκρισης της κατασκευής και συνεπώς έχει μικρότερο υπολογιστικό κόστος.

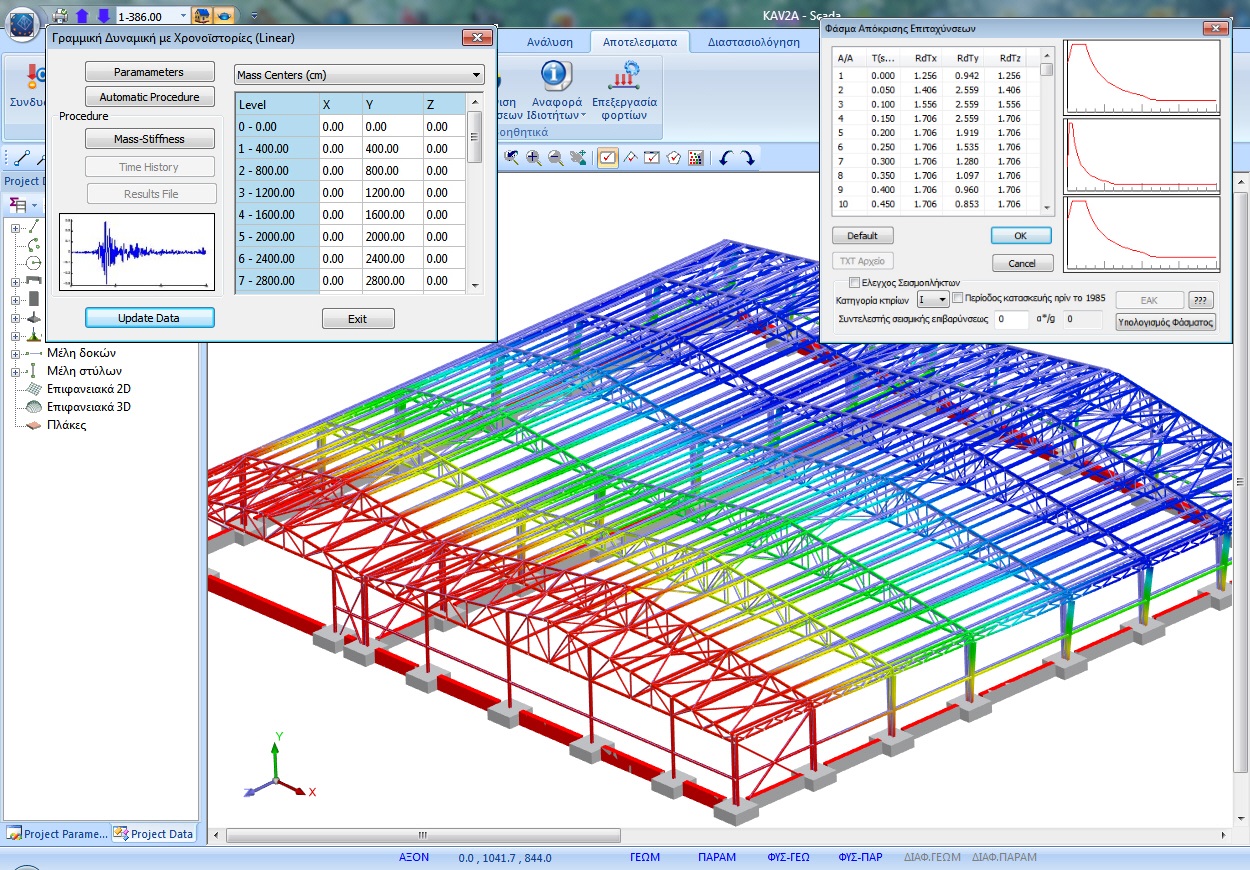

Γραμμική δυναμική μέθοδος χρονοιστορίας της απόκρισης της κατασκευής βάσει επιταχυνσιογραφημάτων, με απευθείας ολοκλήρωση των εξισώσεων κίνησης.
Η ανάλυση κατασκευών με χρονοϊστορίες (time-history) αναφέρεται στον υπολογισμό της απόκρισης της κατασκευής σε ένα προκαθορισμένο εξωτερικό φορτίο το οποίο μεταβάλλεται στο χρόνο (σεισμική διέγερση).
Η δυναμική ανάλυση με χρονοϊστορίες χωρίζεται σε γραμμική και μη-γραμμική.
Γραμμική θεωρείται όταν όλα τα μέλη της κατασκευής συμπεριφέρονται ελαστικά και συνεπώς ο φορέας αποκρίνεται γραμμικά στην επιβαλλόμενη φόρτιση.
Για τον υπολογισμό της απόκρισης απαιτείται η επίλυση των εξισώσεων κίνησης του φορέα.
Αυτό μπορεί να γίνει με δύο τρόπους: με την ιδιομορφική ανάλυση (modal) ή με την απευθείας ολοκλήρωση των εξισώσεων (direct integration).
Για την ιδιομορφική ανάλυση επιλέγεται ένας περιορισμένος αριθμός ιδιομορφών οι οποίες συνεισφέρουν στον υπολογισμό της απόκρισης.
Συνήθως ένας αρκετά μικρός αριθμός ιδιομορφών, σε σχέση με τους συνολικούς βαθμούς ελευθερίας του μοντέλου, μπορεί να οδηγήσει σε ικανοποιητική προσέγγιση τη χρονοϊστορίας της απόκρισης.
Το γεγονός αυτό οδηγεί σε σημαντική μείωση του υπολογιστικού κόστους της ανάλυσης.
Στην δεύτερη μεθοδολογία χρησιμοποιούνται τα πλήρη μητρώα μάζας, ακαμψίας και απόσβεσης στις εξισώσεις κίνησης, οι οποίες ολοκληρώνονται αριθμητικά στο χρόνο.
Το υπολογιστικό κόστος αυξάνεται, αλλά η επίλυση είναι ακριβής και όχι προσεγγιστική, όπως συμβαίνει στην περίπτωση της ιδιομορφικής ανάλυσης.
Μη γραμμική δυναμική μέθοδος χρονοιστορίας της απόκρισης της κατασκευής βάσει επιταχυνσιογραφημάτων, με απευθείας ολοκλήρωση των εξισώσεων κίνησης.
Η μη-γραμμική δυναμική ανάλυση με χρονοϊστορίες αποτελεί τον πλέον αξιόπιστο έλεγχο της σεισμικής συμπεριφοράς των κατασκευών.
Για την ανάλυση αυτή χρησιμοποιούνται μοντέλα της μη-γραμμικής συμπεριφοράς των υλικών του φορέα, τα οποία προσομοιώνουν κατάλληλα την πλήρως ανελαστική και υστερητική συμπεριφορά τους.
Λόγω της ακρίβειας της, η μη-γραμμική δυναμική ανάλυση μπορεί να χρησιμοποιηθεί χωρίς περιορισμούς σε οποιονδήποτε φορέα.
Η απόκριση της κατασκευής όμως μπορεί παρουσιάζει μεγάλη ευαισθησία στα χαρακτηριστικά της εκάστοτε επιβαλλόμενης σεισμικής διέγερσης.
Για τον λόγο αυτό προτείνεται η επανάληψη της ανάλυσης με περισσότερα από ένα σεισμικά γεγονότα.
Ο ευρωκώδικας προτείνει πως στη περίπτωση κατά την οποία χρησιμοποιούνται λιγότερα από επτά σεισμικά γεγονότα, ο μελετητής πρέπει να χρησιμοποιήσει το δυσμενέστερο σενάριο κατά τον σχεδιασμό, ενώ σε αντίθεση περίπτωση μπορούν να ληφθούν υπόψη οι μέσες τιμές των αποκρίσεων.
Ανάλυση σε παράλληλο υπολογιστικό περιβάλλον (CPU – GPU)
Μέθοδοι υψηλής υπολογιστικής απόδοσης (HPC) χρησιμοποιούνται για την μείωση του υπολογιστικού κόστους και αποδοτική επίλυση μεγάλων προβλημάτων.
Ανάλυση σε επεξεργαστές με πολλούς πυρήνες ή κάρτες γραφικών
Ο χρόνος επίλυσης μειώνεται σημαντικά χρησιμοποιώντας παράλληλους αλγόριθμους επίλυσης σε επεξεργαστές με πολλούς πυρήνες.
Ο αλγόριθμος χωρίζει το πρόβλημα σε τμήματα και κάθε πυρήνας αναλαμβάνει μόνο ένα τμήμα, επιλύοντας το συνολικό πρόβλημα παράλληλα και συνεπώς ταχύτερα.
Για ακόμα καλύτερα αποτελέσματα, μπορεί να χρησιμοποιηθεί για την επίλυση ο επεξεργαστής της κάρτας γραφικών.
Οι επεξεργαστές αυτοί έχουν την ιδιαιτερότητα να ενσωματώνουν πολύ μεγάλο αριθμό πυρήνων επεξεργασίας ο οποίος μπορεί να φτάσει τις αρκετές εκατοντάδες ή ακόμα και χιλιάδες, σε αντίθεση με τις CPU οι οποίες έχουν τυπικά 2-8 πυρήνες.
Αυτή η υψηλή δυνατότητα παραλληλισμού μειώνει περαιτέρω το υπολογιστικό κόστος επίλυσης μεγάλων μοντέλων.

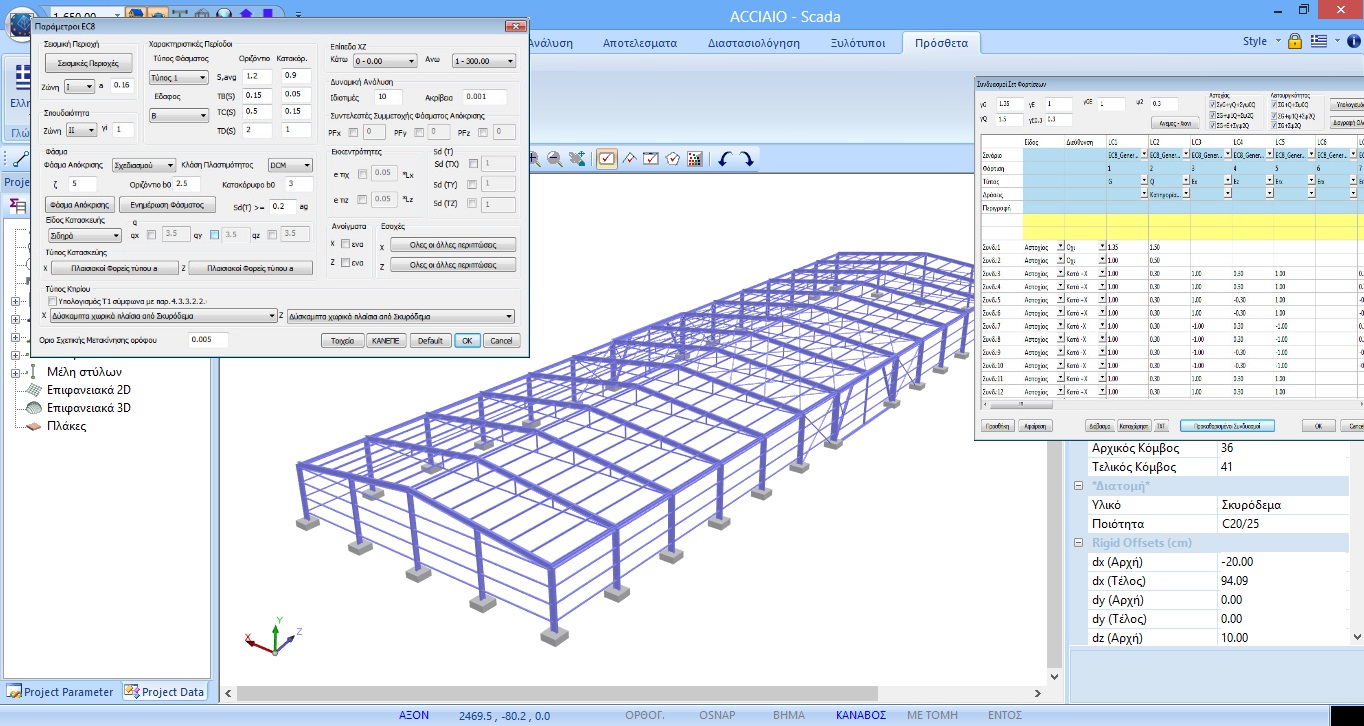

Σεισμικός Σχεδιασμός – Έλεγχοι (ΕΑΚ, EC8)
Πλήρης παραμετροποίηση για επαναληπτικές επιλύσεις και βελτιστοποίηση των αποτελεσμάτων. Δοκιμάστε άφοβα!
Στο SCADA Pro επιλέγετε τη μέθοδο ανάλυσης και τον κανονισμό που επιθυμείτε και το πρόγραμμα εφαρμόζει αυτόματα όλες τις προκαθορισμένες παραμέτρους που απαιτούνται από τον κανονισμό.
Επιπλέον, η πλήρης και ανοιχτή παραμετροποίηση που διαθέτει, σας επιτρέπει να δοκιμάσετε λύσεις και να διαπιστώσετε την επιρροή των παραμέτρων στα τελικά αποτελέσματα.
Φυσικά, όλες οι επιλύσεις που κάνετε, με τη λογική των σεναρίων που διαθέτει η εφαρμογή, φυλάσσονται και ανακαλούνται κάθε στιγμή, για άμεση σύγκριση.
Εκτέλεση πολλαπλών αναλύσεων με ένα κλικ. Ευελιξία και άπειρες δυνατότητες επιλογών για τον μελετητή
Το SCADA Pro σας δίνει τη δυνατότητα να επιλέξετε όποια ή όποιες μεθόδους ανάλυσης επιθυμείτε για να δείτε εύκολα και γρήγορα τα αποτελέσματά τους. Σας δίνει ακόμα και τη δυνατότητα να συνδυάσετε εντατικά μεγέθη από διαφορετικές μεθόδους ανάλυσης!
Φυσικά οι συνδυασμοί των φορτίσεων παράγονται αυτόματα ενώ μπορείτε να τους τροποποιείτε όταν και όπως εσείς θέλετε!

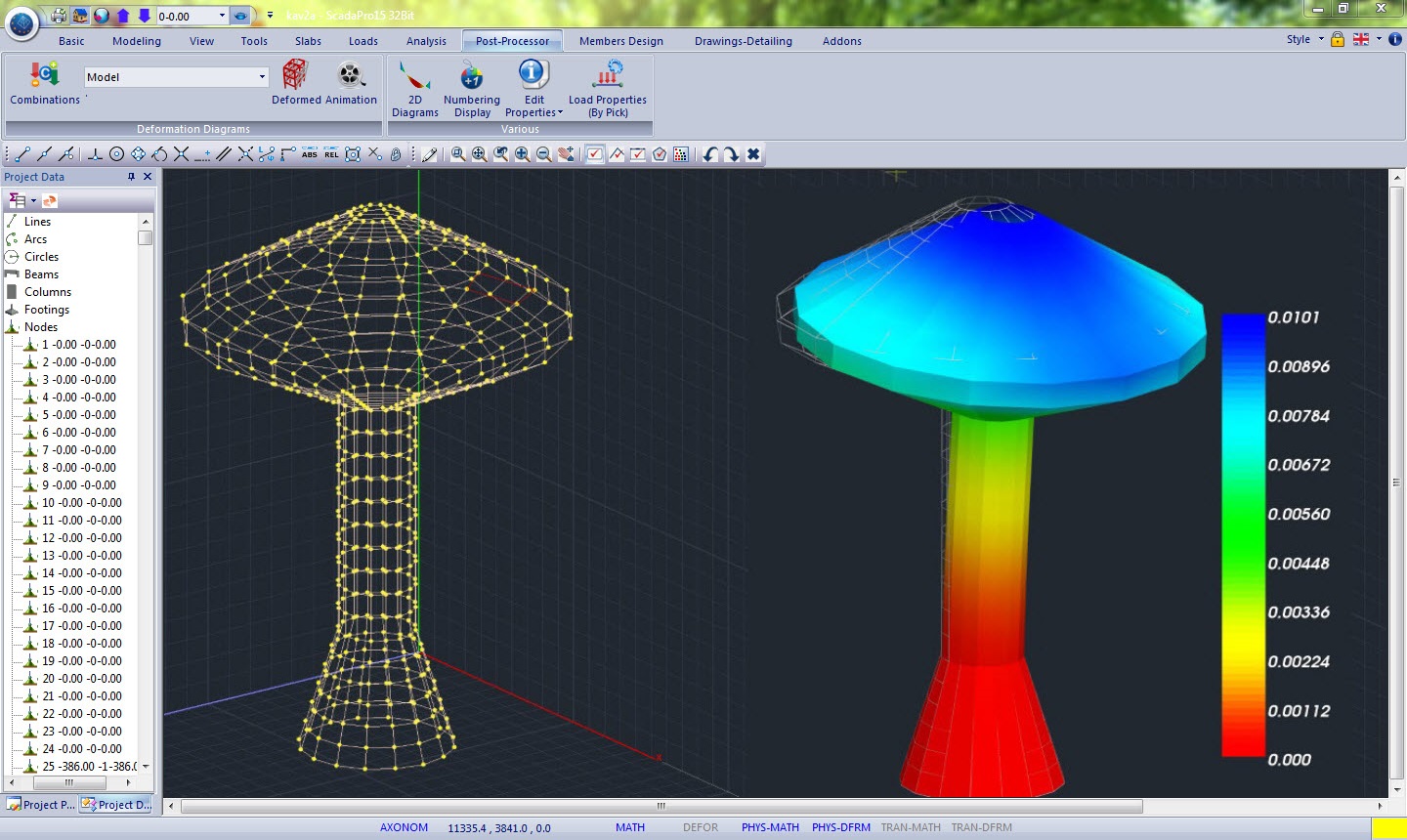

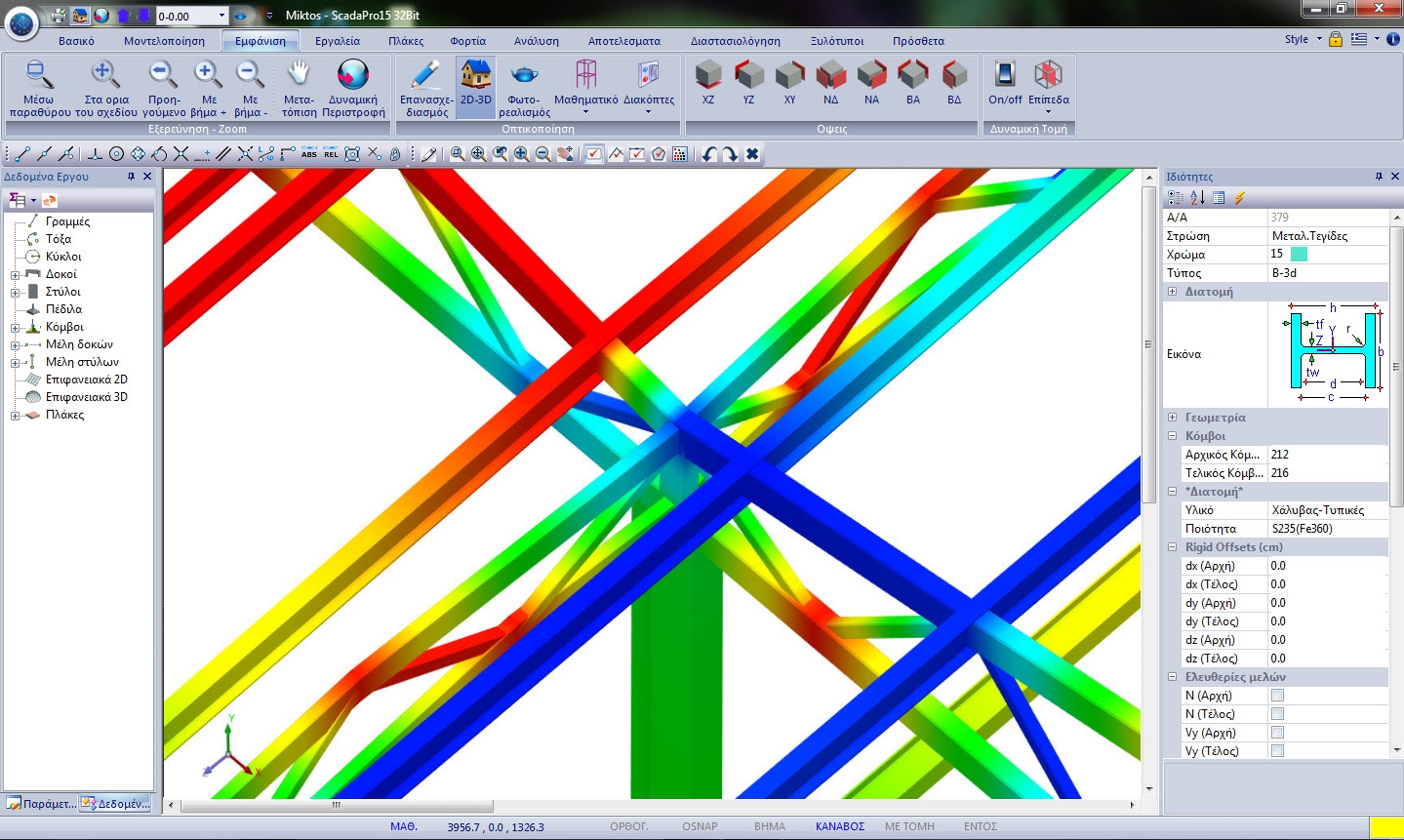

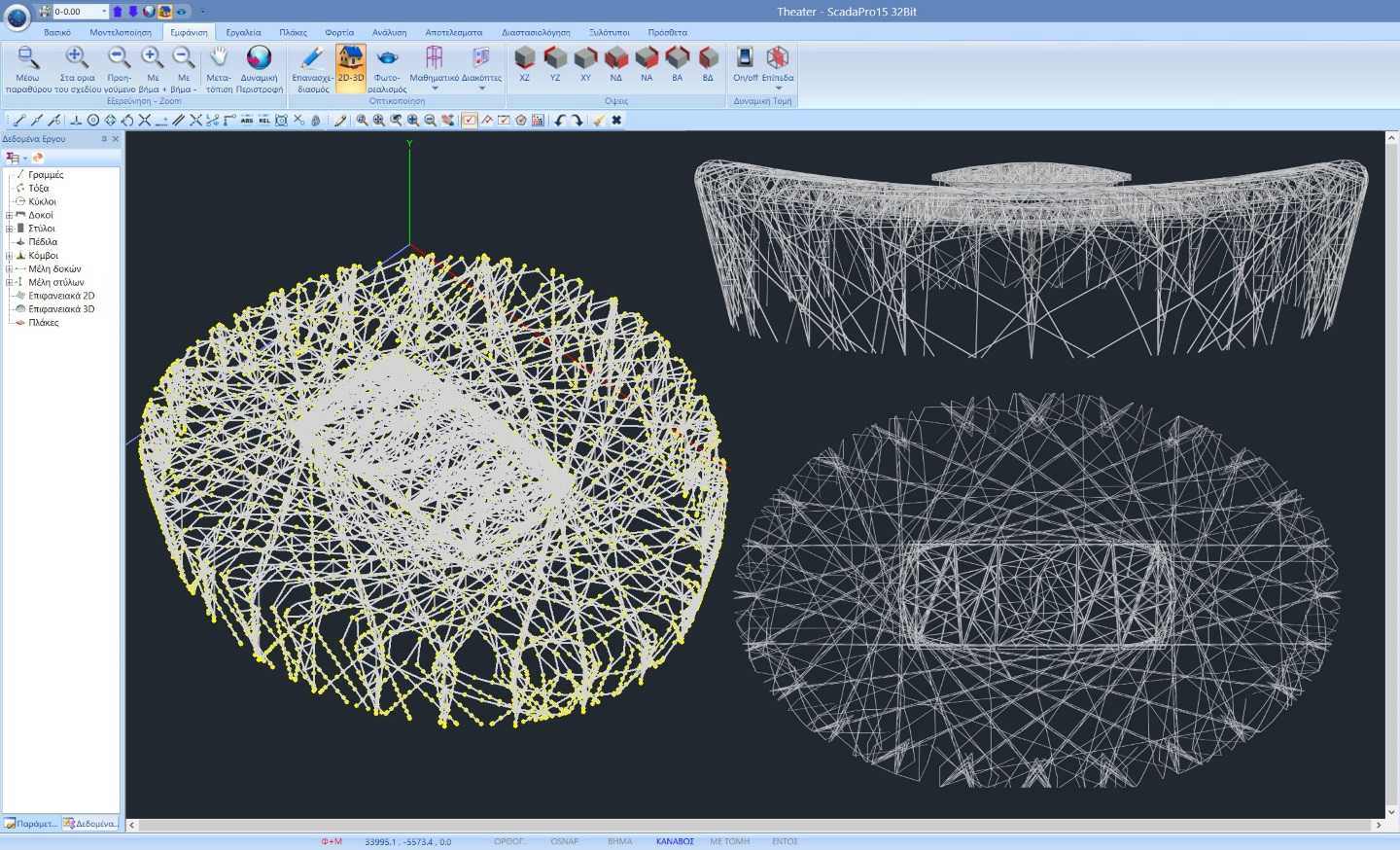

Αποτελέσματα – Post Processing
Τρισδιάστατη απεικόνιση της εντατικής και της παραμορφωσιακής κατάστασης της κατασκευής για να έχετε κάθε στιγμή την πλήρη εποπτεία
Η ενότητα των αποτελεσμάτων, μέσα από ένα σύγχρονο γραφικό περιβάλλον, σας προσφέρει όλα τα εργαλεία για να δείτε πάνω στα μέλη της κατασκευής σας, έγχρωμα διαγράμματα για οποιαδήποτε εντατικό μέγεθος από φόρτιση, συνδυασμό ή περιβάλλουσα.
Εσείς απλά επιλέξτε τα μεγέθη και την κλίμακα εμφάνισης και εντοπίστε εύκολα και γρήγορα τα μέλη με τις μεγαλύτερες εντάσεις ή παραμορφώσεις.
Μπορείτε επίσης να δείτε τον παραμορφωμένο φορέα με κίνηση στο χώρο για οποιαδήποτε στατική ή σεισμική φόρτιση και ιδιομορφή.
Εμφανίζονται επίσης, με μορφή ισοτασικών καμπυλών, τα αποτελέσματα των εντατικών μεγεθών, των παραμορφώσεων και του οπλισμού επιφανειακών πεπερασμένων στοιχείων.
Σχεδιασμός – EC3 μέρος 1
Αυτόματη διαστασιολόγηση της μελέτης με μία εντολή. Εσείς απλά επιλέξτε τον κανονισμό.
Περιλαμβάνονται όλοι οι έλεγχοι που απαιτούνται από τον EC3 για τον σχεδιασμό οποιασδήποτε μεταλλικής κατασκευής όπως βιομηχανικά κτίρια, δικτυώματα, στέγαστρα κλπ.
Εκτελείται αυτόματη κατάταξη της διατομής και γίνεται αυτόματα ο έλεγχος για όλους των τύπων των εντάσεων:
• Εφελκυσμός • Θλίψη • Κάμψη • Διάτμηση • Στρέψη • Κάμψη και διάτμηση • Κάμψη και αξονική δύναμη • Κάμψη και διάτμηση και αξονική δύναμη
Γίνεται επίσης ο έλεγχος του κατασκευαστικού μέλους στην οριακή κατάσταση αστοχίας σε:
• Καμπτικό λυγισμό • Πλευρικό λυγισμό • Στρεπτοκαμπτικό λυγισμό
με πλήρεις δυνατότητες:
• Εισαγωγής μήκους λυγισμού από το μελετητή είτε σαν ενιαία τιμή, είτε σαν συντελεστή • Ορισμού των συνθηκών στήριξης του μέλους • Ορισμού ενδιάμεσων σημείων πάκτωσης
Η παρουσίαση των αποτελεσμάτων των ελέγχων μπορεί να γίνει είτε συνοπτικά, είτε αναλυτικά για άμεση εποπτεία και έλεγχο από το μελετητή.
Περιλαμβάνεται ο σχεδιασμός και οι έλεγχοι των στοιχείων θεμελίωσης της μεταλλικής κατασκευής.
Μπορούν να χρησιμοποιηθούν πέδιλα, συνδετήριοι δοκοί και πεδιλοδοκοί και γίνεται και ο έλεγχος της έδρασης των μεταλλικών στοιχείων.
Συνδέσεις – EC3 μέρος 8
Πλήρης βιβλιοθήκη για όλους τους τύπους των μεταλλικών συνδέσεων με αυτόματη εκτέλεση όλων των ελέγχων
Το SCADA Pro διαθέτει μία πλούσια βιβλιοθήκη με περισσότερα από 130 είδη μεταλλικών συνδέσεων που καλύπτουν όλα τα είδη που προβλέπει ο EC3 μέρος 8.
Ενδεικτικά αναφέρονται:
Σύνδεση δοκού στύλου στον ισχυρό ή στον ασθενή άξονα με μετωπική πλάκα ή μεταλλικά ελάσματα, κοχλιωτή ή συγκολλητή.
Αποκατάσταση συνέχειας δοκού
Συνδέσεις κοιλοδοκών σε όλες τις μορφές
Συνδέσεις γωνιακών σε όλες τις μορφές
Εισαγωγή ενισχύσεων στο πέλμα ή στον κορμό των στοιχείων σύνδεσης
Σύνδεση δοκός επί δοκού
Σύνδεση μεταλλικού υποστυλώματος σε θεμέλιο

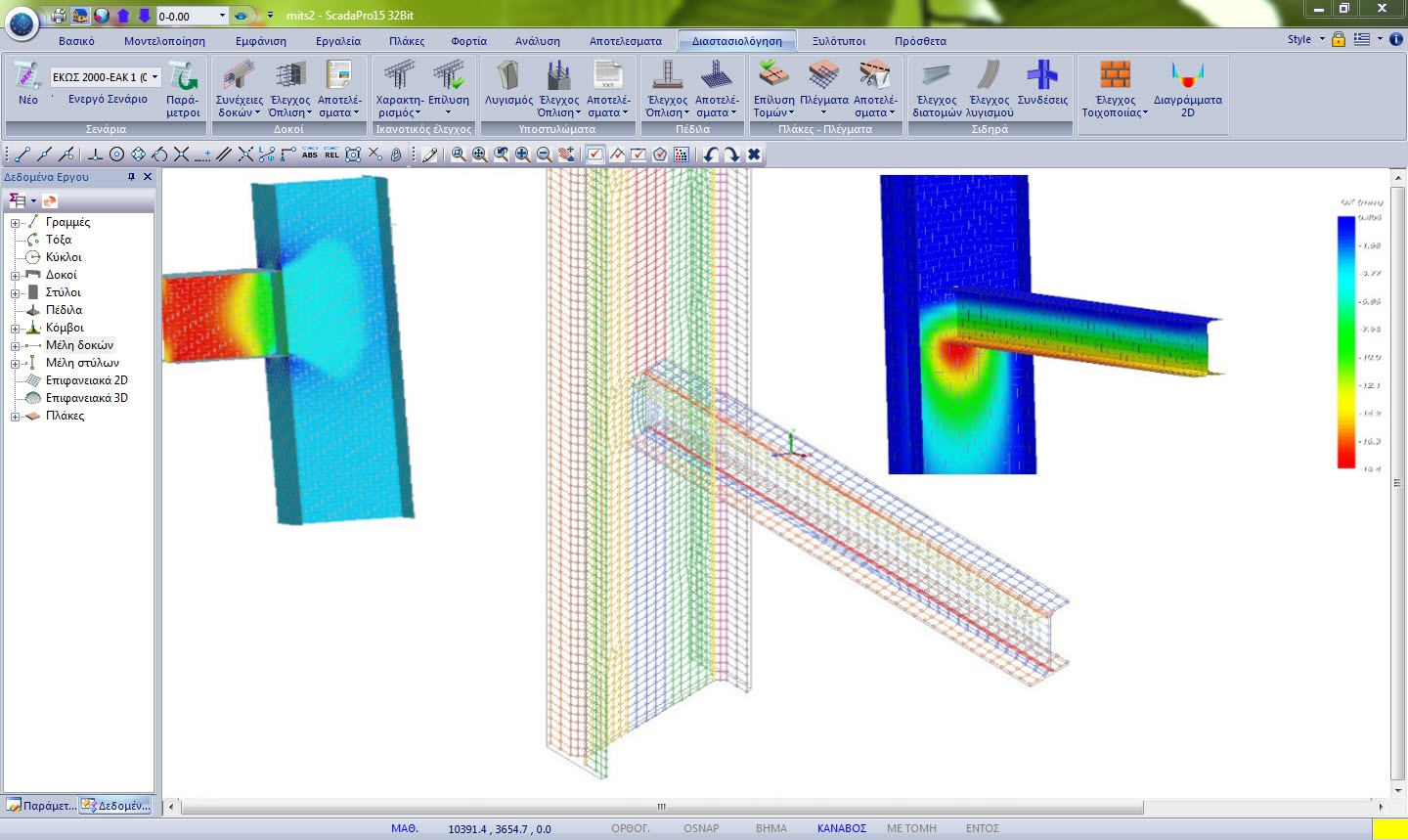

Υπάρχει επίσης η δυνατότητα προσομοίωσης μίας μεταλλικής σύνδεσης με 3d πεπερασμένα επιφανειακά στοιχεία.
Η σύνδεση εμφανίζεται σε τρισδιάστατη απεικόνιση με όλες τις λεπτομέρειες (κοχλίες, μετωπική πλάκα κλπ).
Οι έλεγχοι εκτελούνται είτε με βάση τα εντατικά μεγέθη του φορέα είτε με απευθείας εισαγωγή τιμών των μεγεθών από το μελετητή.
Δυνατότητα αποθήκευσης της σύνδεσης και ομαδοποίησης των μελών που έχουν τον ίδιο τύπο σύνδεσης.
Η λεπτομέρεια της σύνδεσης εξάγεται αυτόματα σαν σχέδιο τομής, όψης και κάτοψης καθώς και σαν αρχείο μορφής dwg.
Κατασκευαστικά σχέδια – Λεπτομέρειες Συνδέσεων
Το σχέδιο της κατασκευής σας σε 3 διαστάσεις
Στο SCADA Pro σας δίνει τη δυνατότητα να παράγετε αυτόματα το τρισδιάστατο σχεδιαστικό αρχείο της μεταλλικής κατασκευής σε μορφή αρχείου dwg και να το επεξεργαστείτε όπως εσείς θέλετε.
Διαθέτει επίσης πανίσχυρα εργαλεία και εντολές ειδικά για στατική σχεδίαση καθώς και βιβλιοθήκες με έτοιμα σύμβολα, υπομνήματα και σχεδιαστικές λεπτομέρειες.
Προμέτρηση Υλικών
Ακριβής και αναλυτική προμέτρηση όλων των υλικών
Στο SCADA Pro μπορείτε εύκολα να δείτε πινακοποιημένες τις ποσότητες των υλικών της κατασκευής σας.
Για τις μεταλλικές κατασκευές διατίθεται πλήρης και αναλυτική προμέτρηση όλης της μεταλλικής κατασκευής, ανά όροφο, διατομή ή τύπο δομικού στοιχείου (υποστυλώματα, δοκοί, τεγίδες, μηκίδες, αντιανέμεια κλπ) σε μορφή πινάκων.
Τεύχος Μελέτης
Σύγχρονο περιβάλλον δημιουργίας και διαμόρφωσης του τεύχους μελέτης
Στο SCADA Pro εσείς απλά επιλέγετε τις ενότητες που θα περιληφθούν στο τεύχος σας.
Μέσα από ευέλικτα εργαλεία διαμορφώνετε την επικεφαλίδα και το υποσέλιδο που πιθανόν να θέλετε να συμπεριλάβετε και επιλέγετε τις προδιαγραφές του αντίστοιχου κανονισμού.
