Krótki opis
SCADA Pro Analiza to innowacyjne oprogramowanie do analizy statycznej i dynamicznej konstrukcji żelbetowych, stalowych, drewnianych i murowych według Eurokodów oraz większości europejskich załączników krajowych.
Interfejs

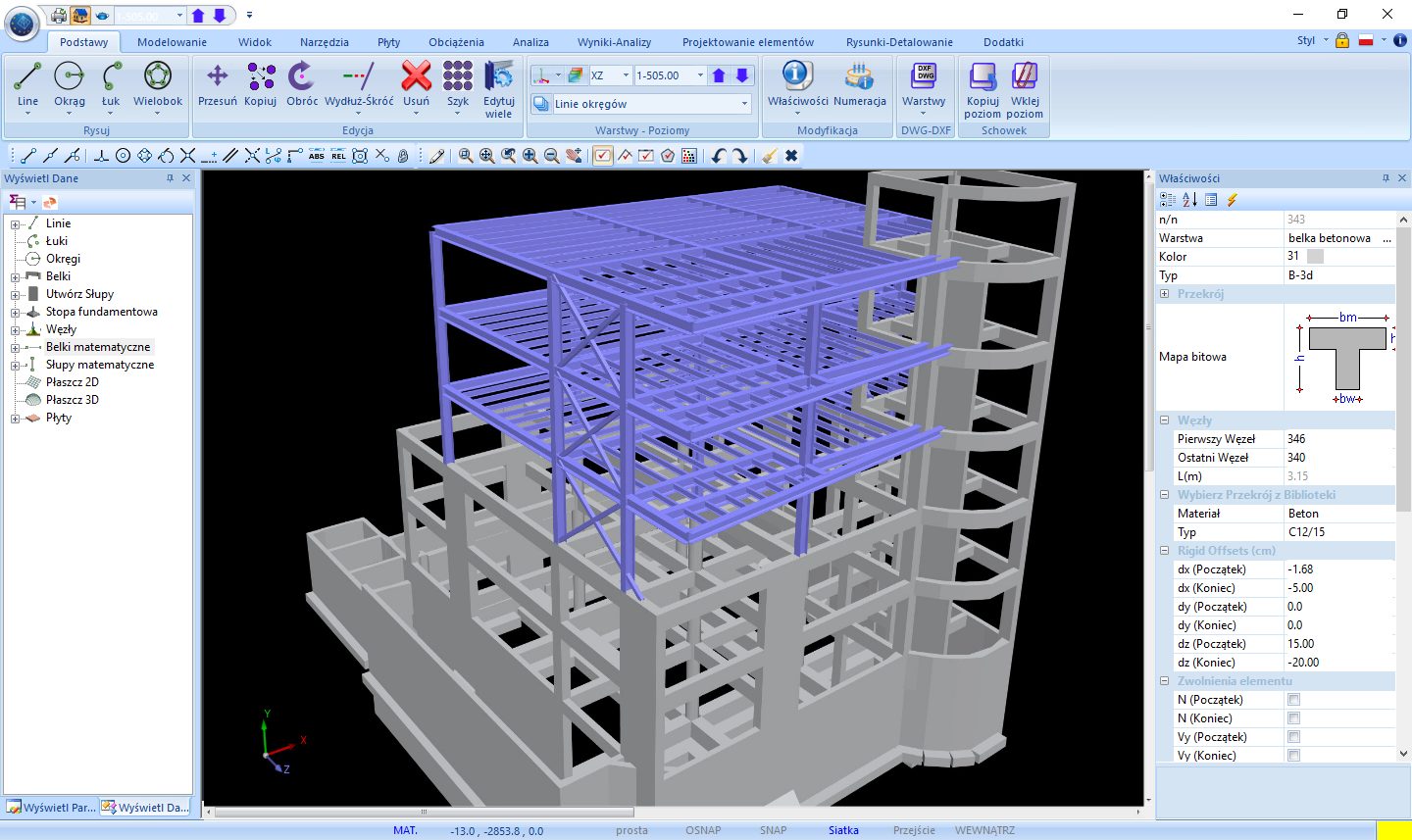

- Nowy i łatwy w użyciu interfejs oparty na zakładkach oraz „drzewie nawigacji” modelu.
- Wybór oraz modyfikacja elementów konstrukcji graficznie lub poprzez „drzewo nawigacji” modelu.
- Edytowalne właściwości elementów wyświetlane w prawej części okna.
- Możliwość zmiany kolorów elementów (np. słupów, belek) oraz dostosowania interfejsu w zależności od potrzeb użytkownika.
Modelowanie
- Automatyczny proces identyfikacji przekrojów oraz tworzenia modelu fizycznego i matematycznego konstrukcji przy wykorzystaniu pliku DXF lub DWG.
- Nieograniczona liczba węzłów, elementów liniowych oraz powierzchniowych elementów skończonych.
- Bogata biblioteka standardowych konstrukcji stalowych, mieszanych z kratownicami 3D, ramami i powierzchniami 3D oraz elementów murowych.
- Obszerna biblioteka standardowych profili ze stali, drewna, betonu oraz możliwość definiowania przekrojów przez użytkownika.
- Biblioteka elementów murowych i zapraw murarskich z możliwością wprowadzania parametrów przez użytkownika.
- Modelowanie belek ukośnych, słupów o dowolnym przekroju, płyt z otworami, powłok, silosów, antresoli, basenów itp.
- Modelowanie konstrukcji mieszanych wykonanych z betonu, stali i drewna.
- Różne rodzaje fundamentów z możliwością projektowania ich na różnych poziomach – stopy, belki na podłożu sprężystym, belki spinające, płyty fundamentowe – w pełni współpracujące z pozostałą częścią konstrukcji.
- Automatyczne generowanie siatki powierzchni elementów skończonych przy pomocy jednego kliknięcia z automatycznym zagęszczeniem w punktach koncentracji naprężeń. Bezpośrednia identyfikacja i połączenia węzłów elementów liniowych i powierzchniowych.
- Elementy liniowe i powierzchnie elementów skończonych pozwalające na modelowania nawet najbardziej skomplikowanych konstrukcji.
- Elementy liniowe: kratownice, belki 3D, belki 3D na podłożu sprężystym.
- Powierzchniowe elementy skończone: konstrukcje w płaskim stanie naprężenia i płaskim stanie odkształcenia, osiowosymetryczne, powłoki, elementy bryłowe.
Modelowanie elementów skończonych 3D
Generator siatek powierzchniowych elementów skończonych pozwala na modelowanie powierzchni o dowolnym kształcie. Prostota siatkowania niezależnie od układu otworów i punktów koncentracji naprężeń.
- Automatyczne generowanie siatki. Węzły sąsiednich elementów liniowych i powierzchniowych są automatycznie zbieżne.
- Dostosowywanie siatkowania wokół nowo wstawionego punktu. Możliwość wstawiania otworów w utworzonej wcześniej siatce.

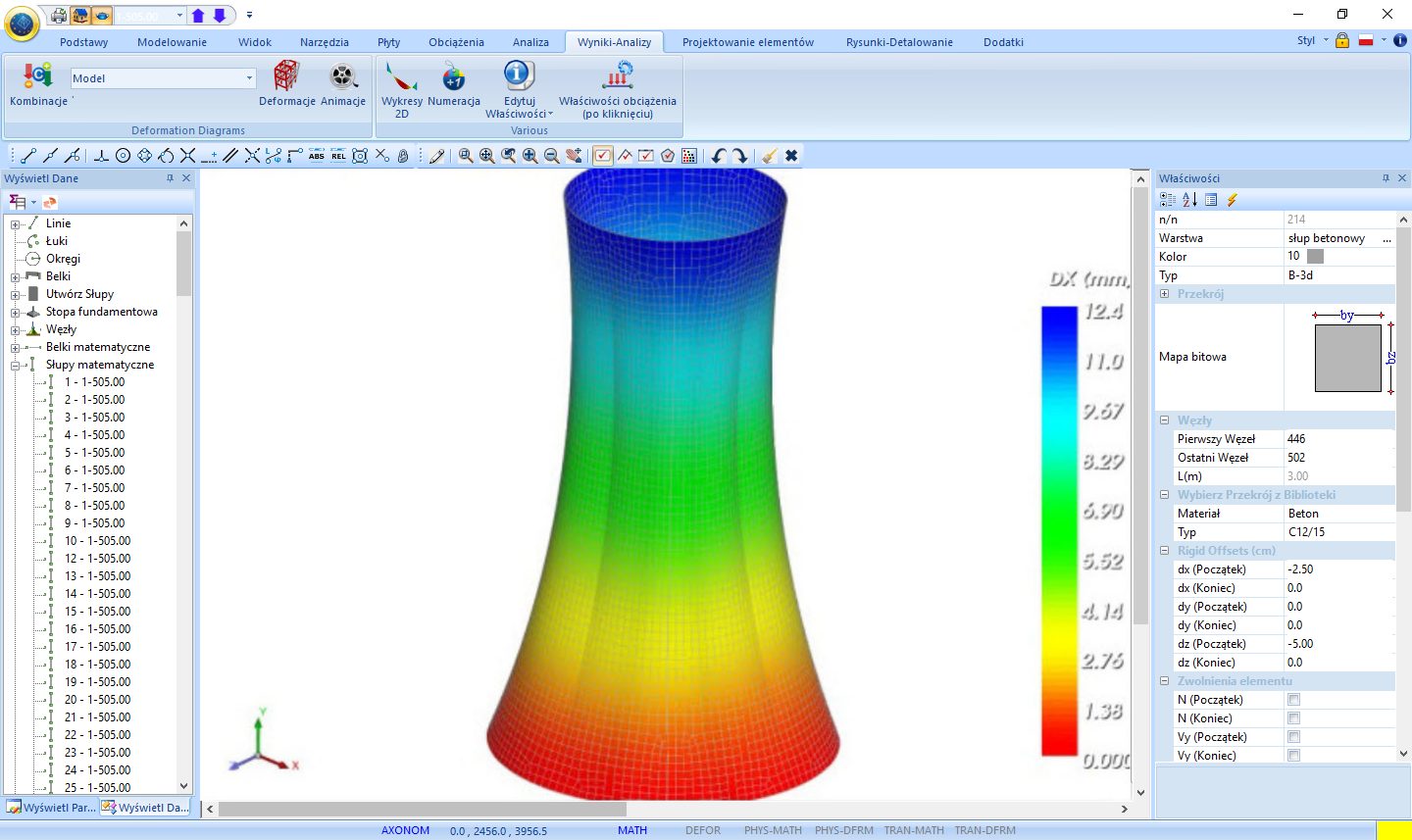

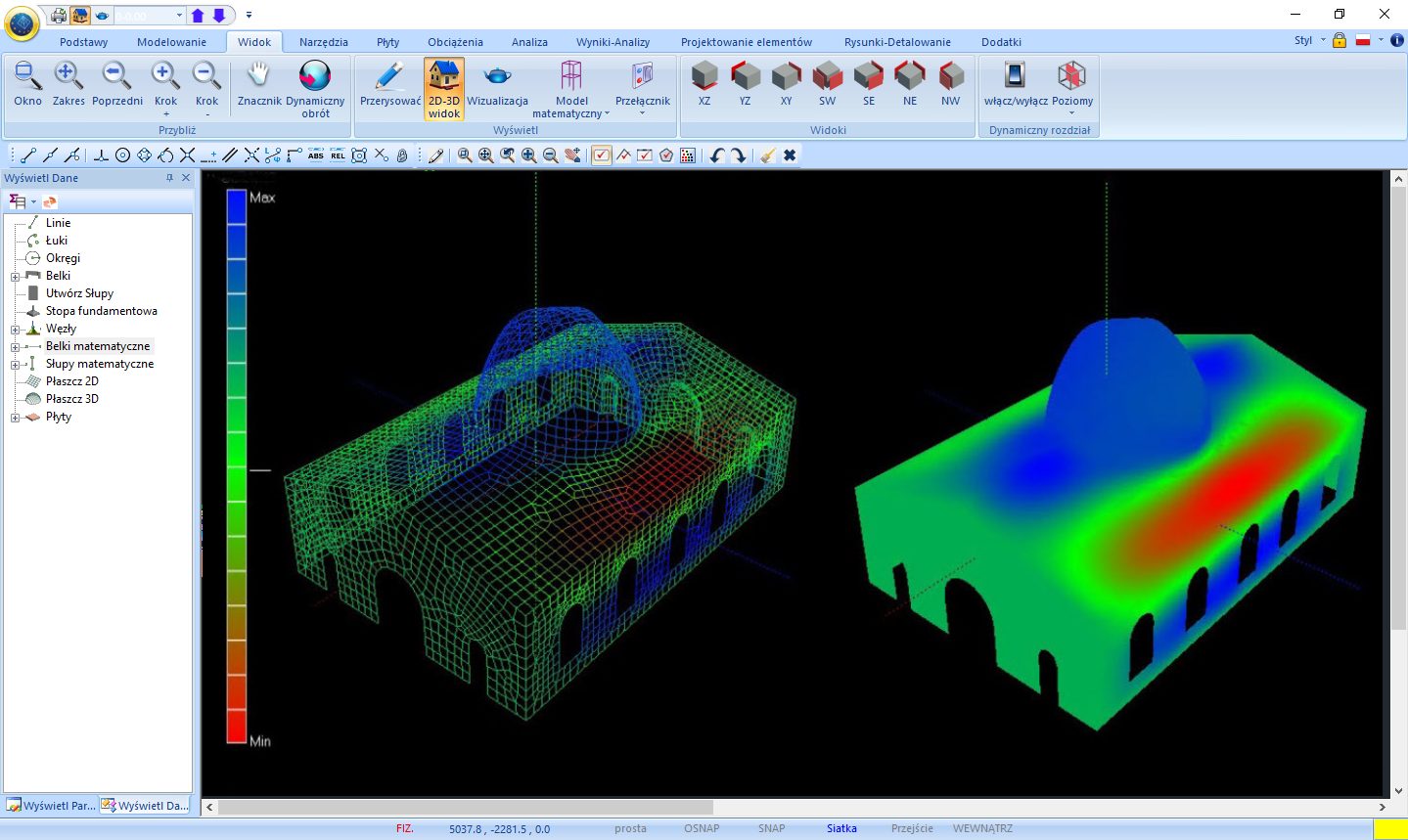

- Wyświetlanie konturów naprężeń i odkształceń oraz procentowych wartości obliczonego zbrojenia.
- Przypisywanie siatce dowolnego materiału.

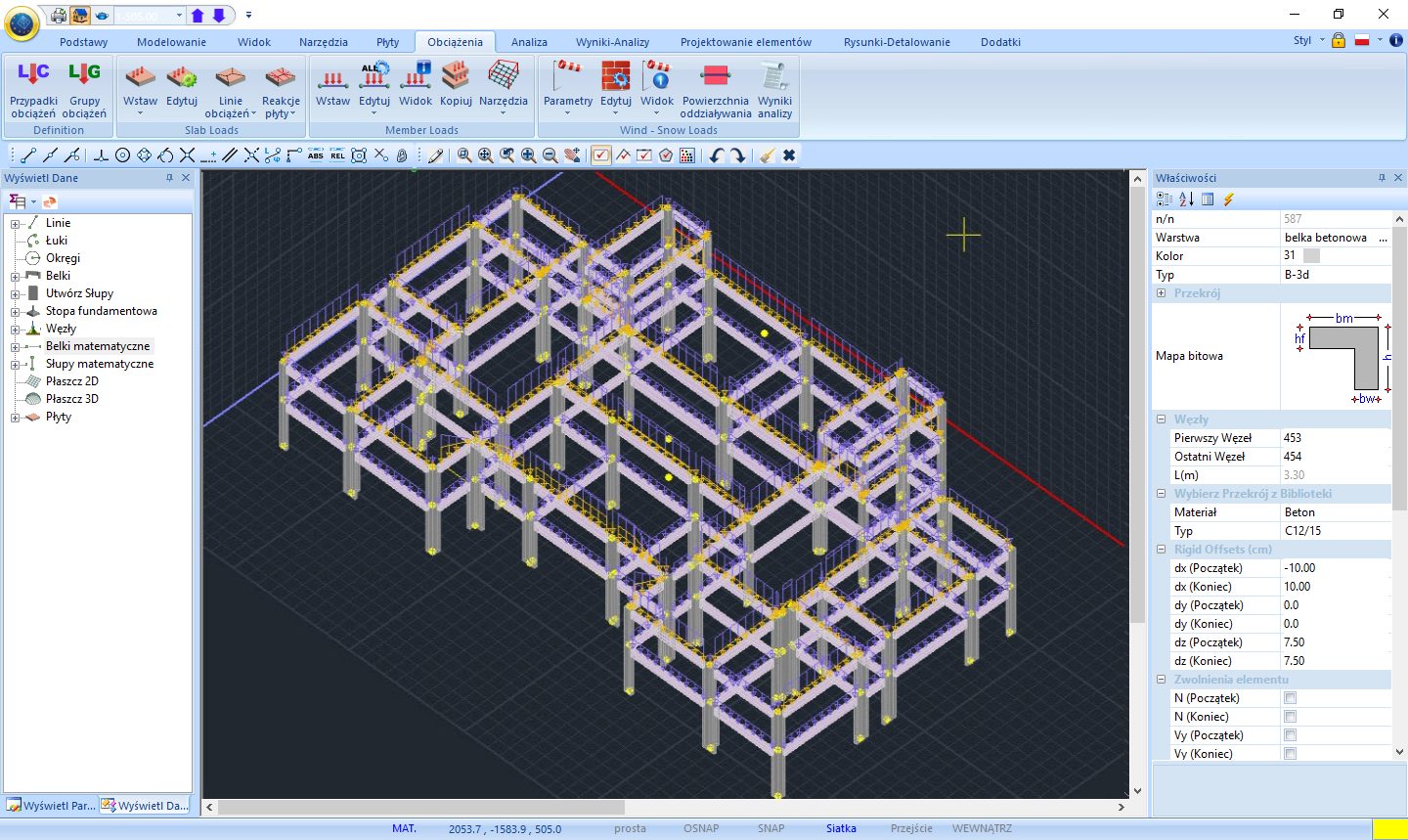

Obciążenia
- Nieograniczona liczba obciążeń: śnieg, wiatr, zmiany temperatury, uderzenia, pożar itp.
- Dostępne różne rodzaje obciążeń: siły równomiernie rozłożone, siły skupione, siły węzłowe, momenty skręcające, osiadanie, działania termiczne itp.
- Automatyczne obliczanie obciążenia murem.
- Automatyczne generowanie kombinacji obciążeń sejsmicznych i/lub niesejsmicznych zgodnie z EC0.
- Automatyczny import oraz obliczanie obciążeń wiatrem i śniegiem według EC1.

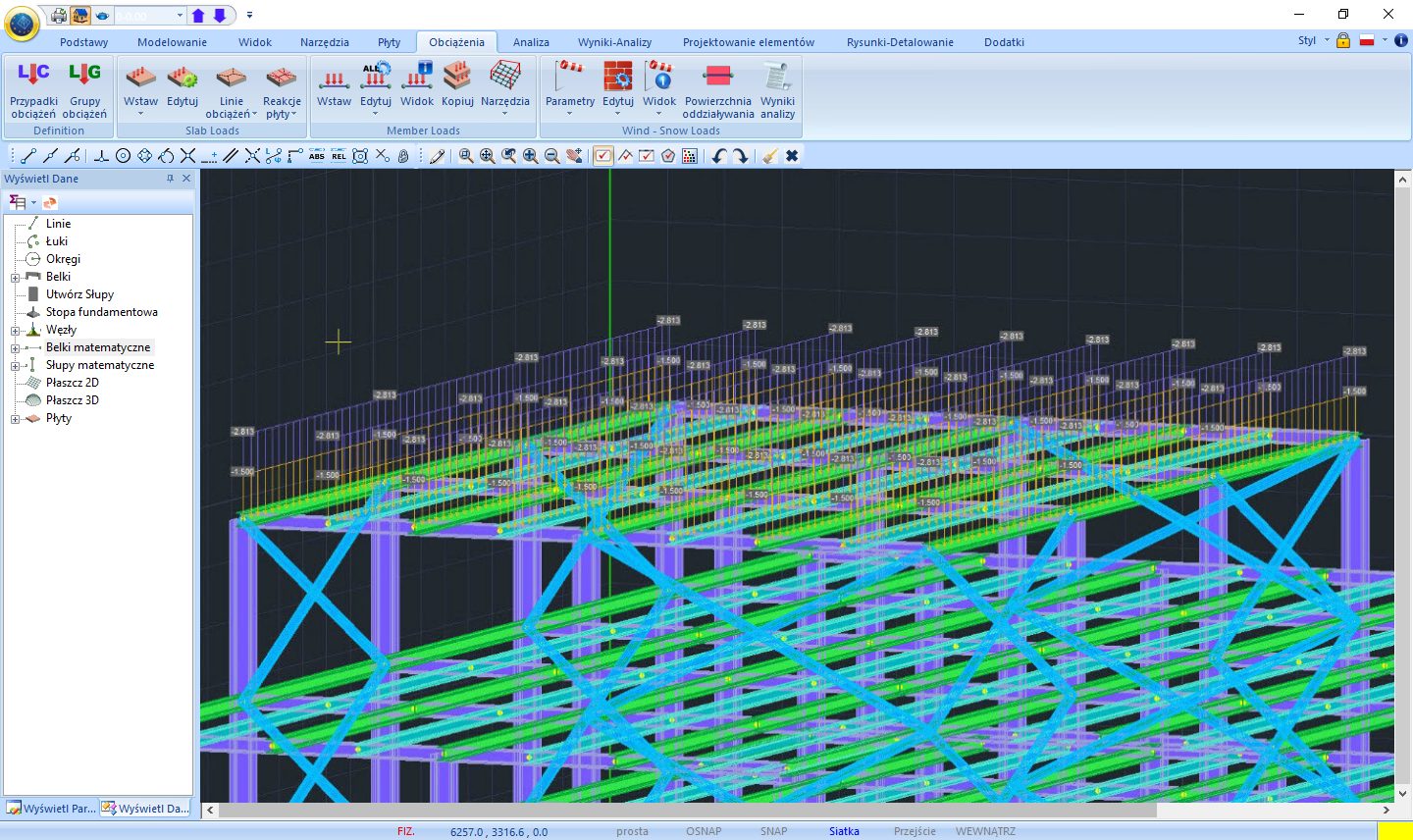

- Kontrola poprawności wstawienia obciążeń poprzez wyświetlanie obciążeń na poszczególnych elementach w widoku 3D.
- Raporty o potencjalnych błędach w geometrii modelu konstrukcji oraz obciążeniach belek i słupów.
Modelowanie płyt i obciążeń
- Automatyczna identyfikacja płyt i ich warunków podparcia.
- Modelowanie płyt o dowolnym kształcie.
- Automatyczne obliczanie grubości płyty.
- Wprowadzanie płyt w całej konstrukcji lub pojedynczo.
- Wprowadzanie płyt żebrowych (Zoellner, sandwich).
- Wyświetlanie linii rozkładu obciążeń oraz automatyczna dystrybucja obciążeń z płyt na belki nośne.
Typy analizy
Typy analizy:
- Uproszczona liniowa metoda spektralna (Equivalent spectral method).
- Liniowa dynamiczna metoda spektralna.
- Liniowa i nieliniowa dynamiczna metoda odpowiedzi konstrukcji time-history na podstawie wykresów przyspieszeń z bezpośrednią integracją z równaniami ruchu.
Wielowątkowa przyspieszona analiza CPU – GPU
- Szybkość analizy nawet bardzo dużych modeli dzięki wielordzeniowemu procesorowi (CPU) lub graficznemu (GPU) przy wykorzystaniu rozwiązań obliczeń równoległych.
- 64-bitowa technologia zapewniająca dokładność i szybkość.
Analiza wyników

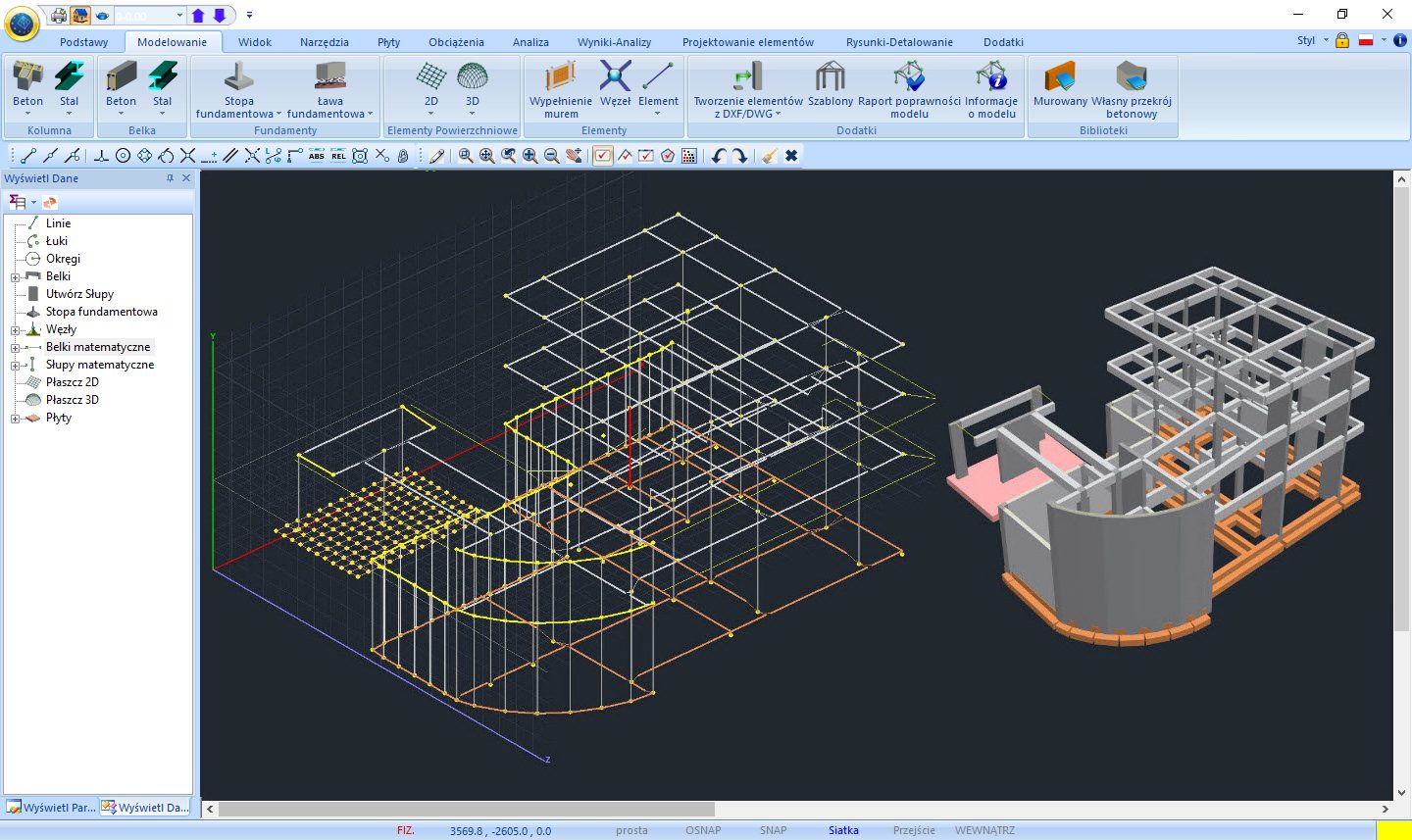

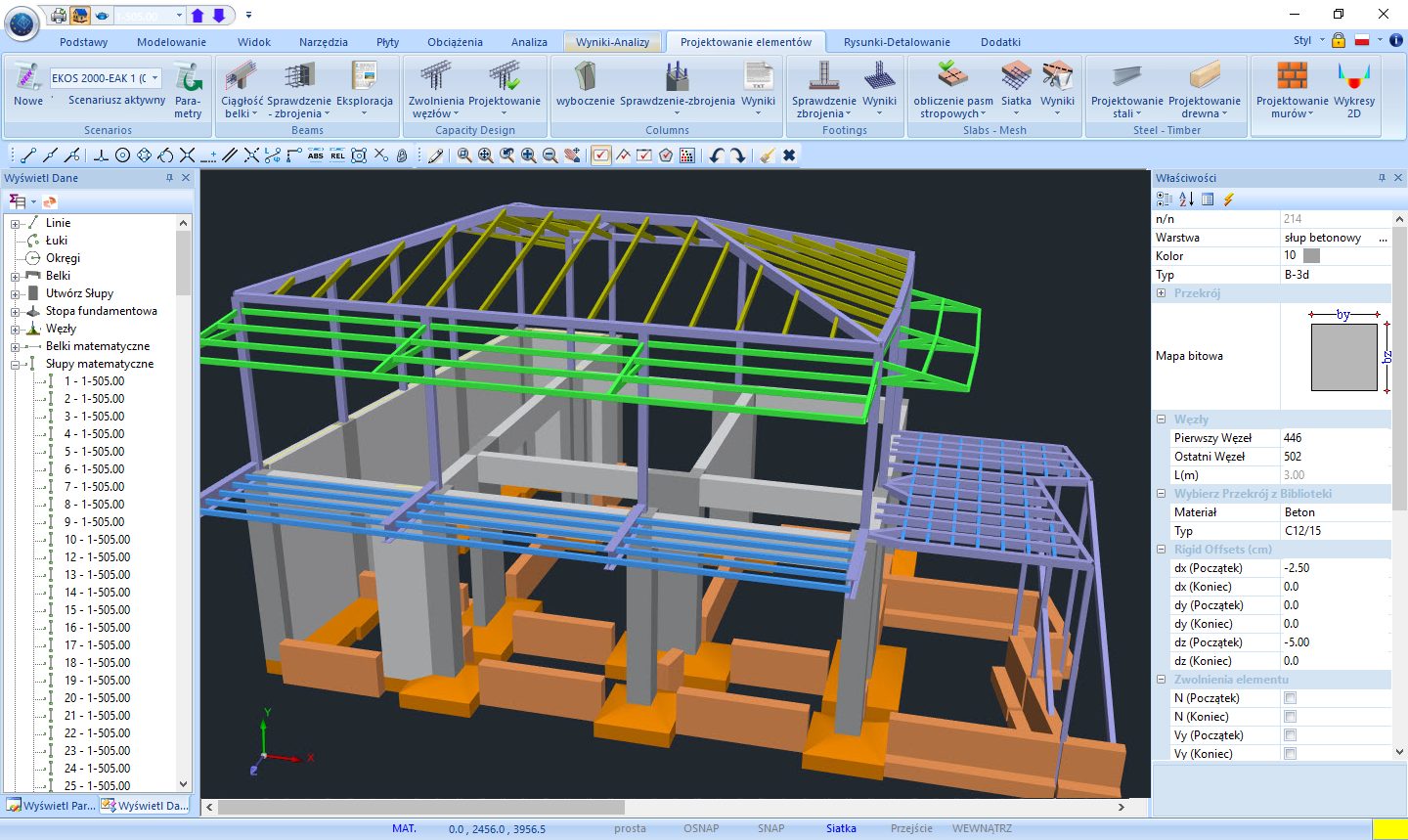

- Widok 3D modelu matematycznego i fizycznego konstrukcji.

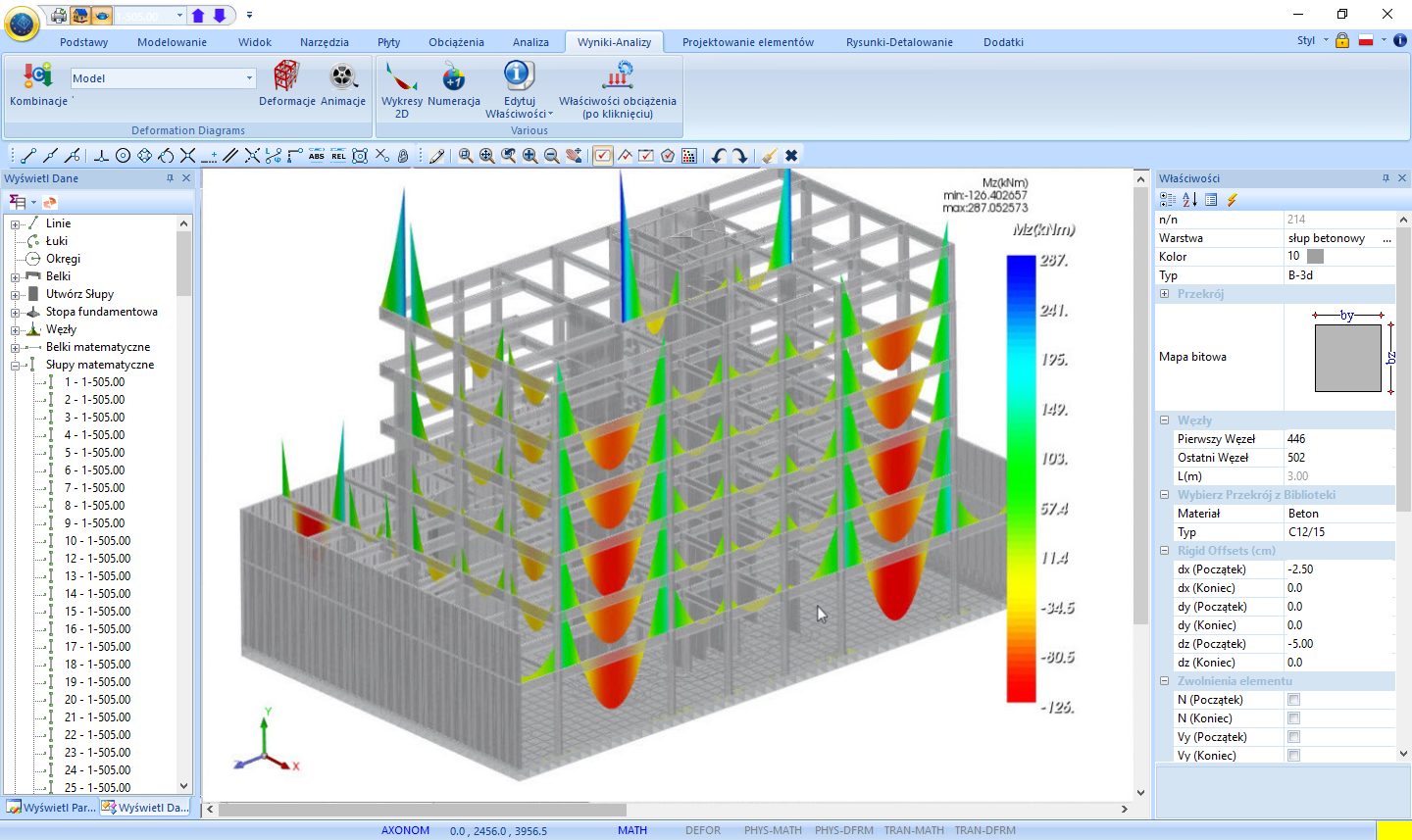

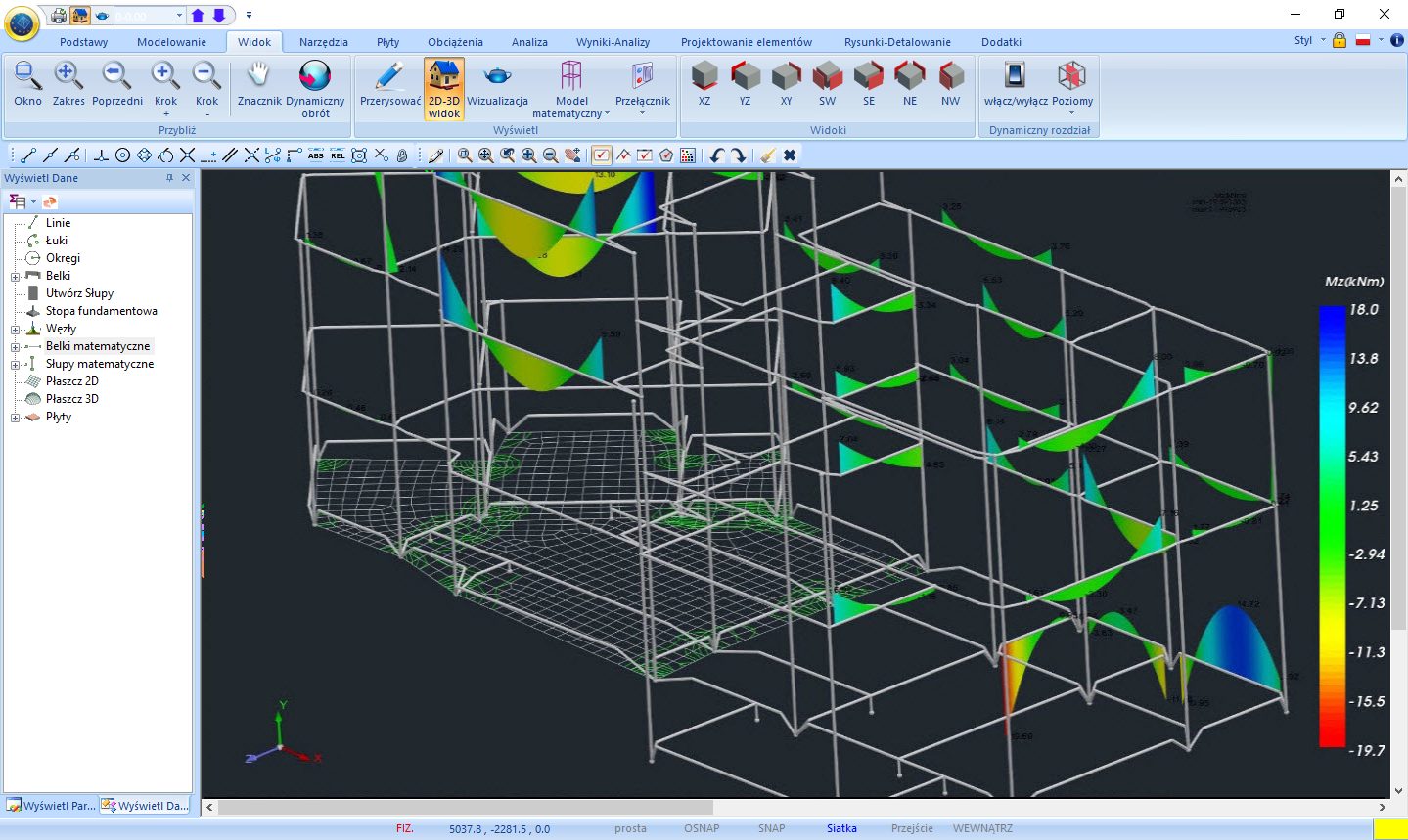

- Wyświetlanie obciążeń, wykresów sił wewnętrznych i deformacji elementów konstrukcji dla wybranych przypadków obciążeń, kombinacji lub obwiedni.
- Widok 2D i 3D obciążeń, wykresów i deformacji.
- Wyświetlanie wyników sił wewnętrznych, deformacji oraz zbrojenia powierzchniowych elementów skończonych w postaci liniowych wykresów.

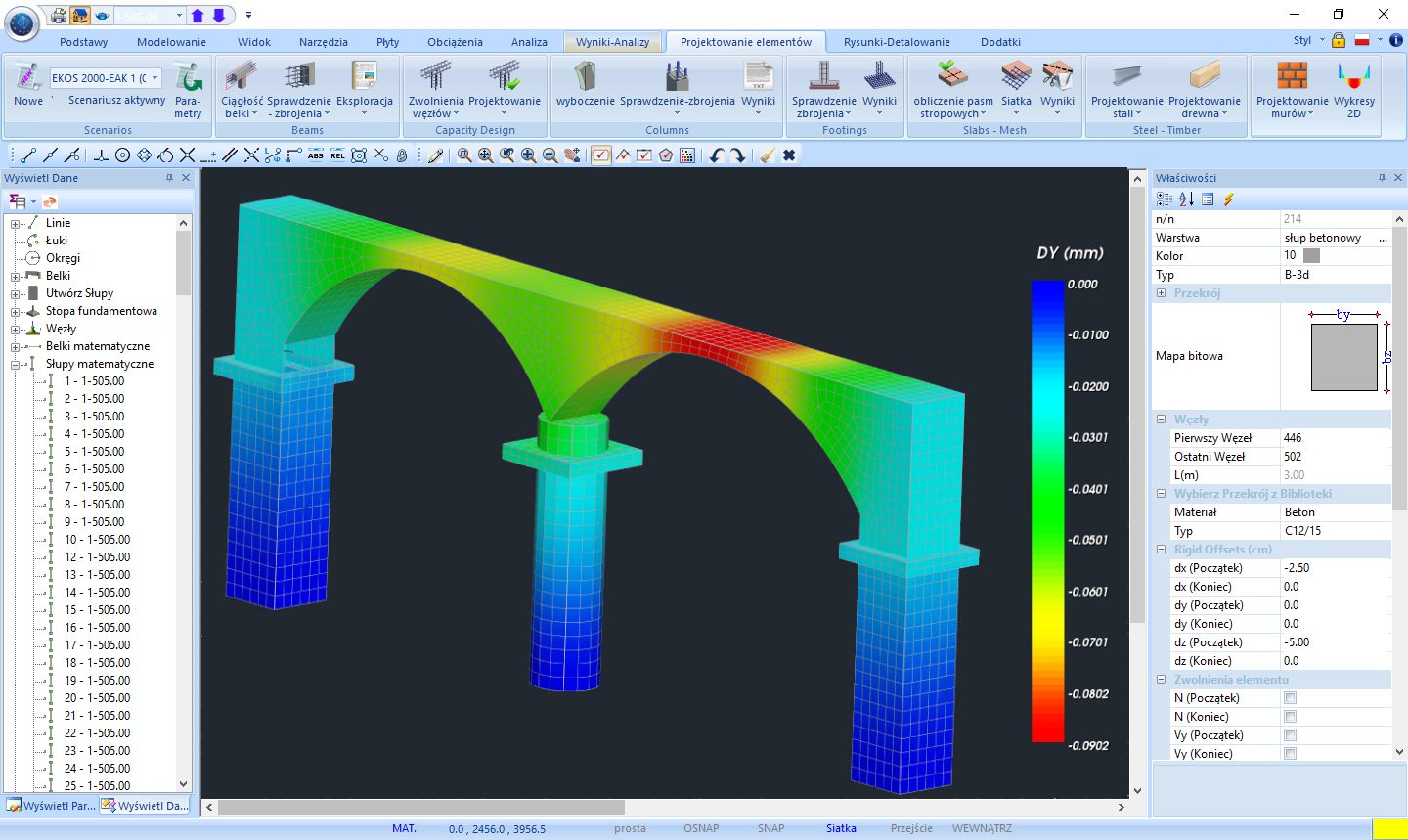

- Deformacja modelu konstrukcji wraz z jej ruchem w przestrzeni dla każdego z przypadków obciążeń, kombinacji lub wartości własnych.
Raport z projektu
- Przyjazny interfejs do tworzenia i edycji raportu. Możliwość wyboru rozdziałów do załączenia w raporcie.
- Automatyczne tworzenie raportu dla danej normy.
- Narzędzia do edycji raportu: dla nagłówka i stopki, pozycjonowanie rozdziałów, spis treści itp.
- Możliwość podglądu i eksportu raportu w jednym z podanych formatów: RTF, PDF, HTML, PPRT, XLSX.
