Detaillierte Beschreibung

Das Holzbaubemessung Zusatzteil (add-on) enthält den Entwurf der Holz Konstruktionen auf der Grundlage des EC5 und der Nationalen Anhänge, sowie die Verbindungen Kontrolle.

Es enthält auch den Entwurf der Bauvorhaben und Verbindungen Details, die Materialstückliste und die ganze Produktion des Berichts.

Voraussetzung:

SCADA Pro Analysis

Entwurf – EC5

Εισαγωγή, ανάλυση και σχεδιασμός ξύλινων κατασκευών με βάση τον EC5

  • Einführung, Analyse und Entwurf Holz Konstruktionen auf der Grundlage des EC5 Simulation der Holz Konstruktionen durch durch die reiche Bibliothek von typischen Querschnitten. Elastische Analyse (lineare Simulation des Materials), lineare elastische Analyse mit begrenzte Verteilung, Einfluss der Verbindungsdeformation. Alle voraussichtliche Kontrollen werden durchgeführt:

Querschnitt Entwurf in dem Versagen Grenzzustand

  • Querschnitt Kontrolle unter Zugspannung/ Druckbelastung parallel/vertikal zu den Fasern.
  • Querschnitt Kontrolle unter Biegung/ Scherung/ Torsion
  • Querschnitt Kontrolle unter Spannungen Verbindung (Dreuckspannungen unter Winkel zu den Fasern, Biegung und Axiale Zugspannung/ Druckbelastung Verbindung)

Glied Entwurf in dem Versagen Grenzzustand (Glied Stabilität)

  • Kontrolle der Stützsäule in Druckbelastung oder in Druckbelastung und Biegung Verbindung (lokaler Knickung)
  • Kontrolle der Träger in Biegung oder in Biegung und Druckbelastung Verbindung (Torsionsbiegeknickung)

Entwurf in dem Gebrauchstauglichkeit Grenzzustand

  • Grenzwerte des Balken Pfeils, Kontrolle gegen Schwingung

Entwurf gegen Feuer



Entwurf der Holzglieder Verbindungen

Entwurf der Holzglieder Verbindungen

Entwurf der Holzglieder Verbindungen

  • Verbindungen mit Dübel Stahlbünde (Nieten, Bolzen, Schrauben, Dübel)

In den Stahlbünde Verbindungen können nicht nur die einschnittigen, sondern auch die vielschnittigen Verbindungen untersucht wurden und die Glieder können etwas aus den folgenden sein:

  • Holzglied auf Holzglied
  • Holzglied mit Holzplatte, oder
  • Holzglied mit Stahlblech (Kontrolle des Blechs gemäß ΕΝ 1993-1-1 und ΕΝ 1993-1-8).

Die Belastungstypen, die simulieren wurden können und die Verbindung aushalten muss, sind:

  • Belastung quer durch den Steg der Verbindung
  • Belastung axial zu den Steg der Verbindung
  • Kombination der quer und axial Verbindung.

Die Simulation der ausmittigen quer Belastung der Verbindung (Moment Verbindung) wurde auch umgesetzt.

Alle Richtlinien der EC5 in Zusammenhang mit den kritischen Abstände der Verbindungen mit einander aber auch zwischen den Verbindungen und den Seiten des Holzglieds werden in Scada Pro berücksichtigt.

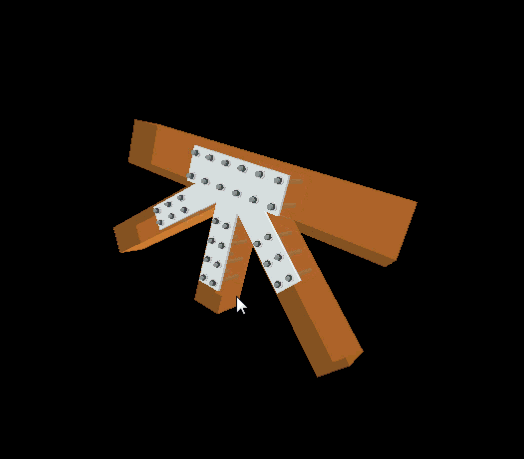

  • Verbindungen mit Nieten Platten

Verbindungen mit Schereinsätze.

Bericht

Moderne Schaffung und Gestaltung Umgebung des Berichts

In SCADA Pro wählen Sie nur die Einheiten, die Sie in den Bericht enthält werden wollen.

Durch flexibleren Tools gestalten Sie die Kopfzeile und die Fußzeile, die Sie wahrscheinlich enthalten wollen und wählen Sie die Spezifikationen der entsprechenden Norm.

Außerdem, haben Sie die Möglichkeit der Überblick des vollständigen Berichts und die Export Möglichkeit für weitere Bearbeitung in alle verbreiteten   Text Formen Dateien RTF, PDF, HTML, sowie in PowerPoint und EXCEL.
