SCADA Pro Steel

Sie enthält auch den Entwurf der Bauvorhaben und Verbindungen Details, die Materialstückliste und die ganze Produktion des Statischen Berichts.

SCADA Pro Steel
Detaillierte Beschreibung
Schnittstelle
Modellierung
3D finite Flächenelemente
Lasten
Eingabe und Lasten Platten
Analyse Typen
Analyse in parallel Computer-Umgebung (CPU- GPU)
Seismischer Entwurf - Kontrollen (EC8)
Ergebnisse - Post Processing
Entwurf - EC3 Teil 1
Verbindungen - EC3 Teil 8
Bauvorhaben - Verbindungen Details
Materialstückliste
Bericht

Detaillierte Beschreibung

--

SCADA Pro Steel ist eine einheitliche Anwendung von statischer und dynamischer Analyse und Entwurf der Konstruktionen aus Stahl gemäß den Eurocodes und den respektiven Nationalen Anhänge der meisten europäischen Länder.

Diese Anwendung enthält die SCADA Pro Analysis Grundanwendung und das Zusatzteil (add-on) des Entwurfs der Stahl Konstruktionen auf der Grundlage des EC3 und der Nationalen Anhänge, sowie die Verbindungen Kontrolle.

Sie enthält auch den Entwurf der Bauvorhaben und Verbindungen Details, die Materialstückliste und die ganze Produktion des Statischen Berichts.

Schnittstelle

Investieren Sie und ausgebildet werden in nur einer Anwendung

Investieren Sie und ausgebildet werden in nur einer Anwendung, die Ihre Bedürfnissen für jeden Kriterien Bericht decken wird mit jedem Element und Norm. Neue Schnittstelle, so dass Sie flexibler und produktiver seien.

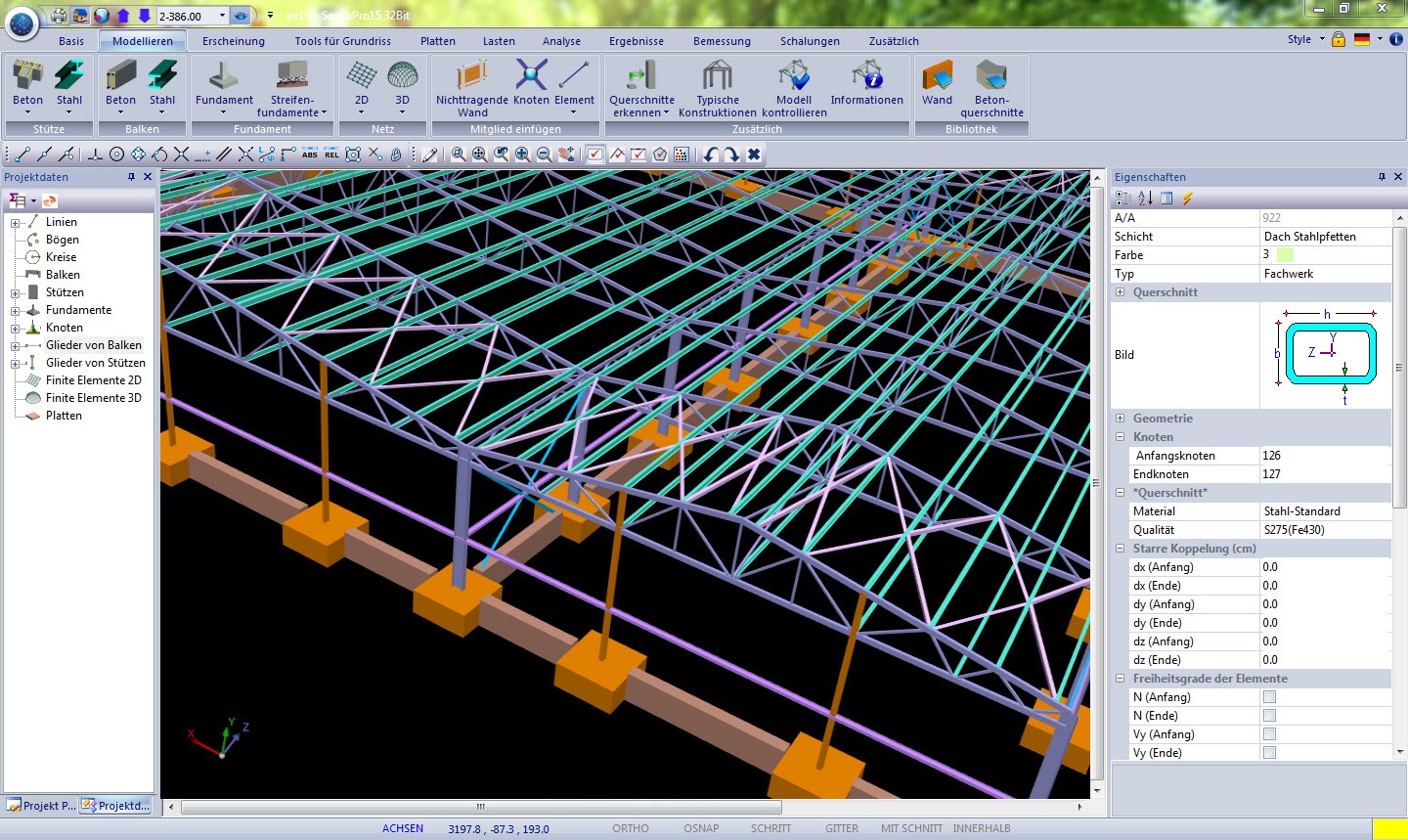

Die neue SCADA Pro basiert auf der Microsoft Ribbon Technologie und bietet einer neuen und revolutionären Schnittstelle, mit neuer Ästhetik und hauptsächlich mit neuer Einsetzbarkeit und flexible Software.

Die Ribbons erlauben die Zusammenlegung der Befehle in Einheiten, um der Benutzer die Befehle einfacher, schneller und effektiver zu finden und verwenden, ohne die Gebrauchsanweisung des Programms zu benutzen.

In dem Programm Bildschirm werden alle die Einheiten der Konstruktion mit Klassifikation in einer Baum Form entweder je Ebene, oder insgesamt für das ganze Gebäude.

Diese Klassifikation erlaubt der einfachen Entdeckung jedes Elements und mit seiner Wahl aus dem Baum wird es mit verschiedener Farbe zu dem Tragwerk präsentiert.

Gleichzeitig wird die Ebene in der es gehört isoliert, während in der rechten Seite seinen Eigenschaften, mit direkter Modifikation Möglichkeit, präsentiert werden.

Diese Funktion ist bidirektionale.

Das heißt, dass die Wahl graphisch auf dem Tragwerk werden kann und das Element kann automatisch auf dem Baum mit seinen Eigenschaften in der rechten Seite des Bildschirms präsentiert wird.

Es gibt auch die Anwendung von bestimmtem Befehle Möglichkeit in jedem Baum Element, das ausgewählt wird.

Die Anzeige der Befehle Menü wird mit dem rechten Mausklick und dieses Menü ändert gemäß der Einheit des Programms, die aktiv ist.

Modellierung

Automatische Erkennung von Querschnitten und Erstellung des Tragwerks aus DXF, DWG Dateien

Automatische Erkennung von Querschnitten und Erstellung des Tragwerks aus DXF, DWG Dateien. Die Einführung Zeit des Tragwerks Elemente wird begrenzt.

In der neuen SCADA Pro Schnittstelle gibt es die Möglichkeit der SCADA Pro Querschnitten Erkennung aus jedem Bauvorhaben in der DXF oder DWG Form.

Die Erkennung und Simulation mit den Querschnitten der SCADA Pro Bibliothek wird selektin oder automatisch je Ebene, je Strukturelement (Stützsäulen, Balken, Fundamentbalken, Fundamente) insgesamt für das ganze Gebäude durchgeführt.

Das dreidimensionale physische und mathematische Tragwerk Modell wird automatisch geschafft.

Die Tragwerks Platten Erkennung ist auch automatisch, sowie der einfachen Linien Projekte.

Entwurf mit BIM (Gebäudedatenmodellierung) Spitzentechnologie Einfache und vollständige Kommunikation für den Architekt, den Bauingenieur und den Hersteller

SCADA Pro, sowie Revit Structure werden auf der BIM Technologie basiert, die nicht nur der einfachen bidirektionalen Kommunikation zwischen den beiden Anwendungen durch IFC Dateien erlaubt, sondern auch sie hilft den Mechaniker die Bericht schneller und effizienter zu importieren, visualisieren und beurteilen.

3D Objekte, wie Wände, Türen, Fenster, Strukturelemente werden in einer zentralen Datenbank gespeichert, einschließlich Informationen über ihre Geometrie, die physikalische Struktur, die Art des Materials, die Kosten, die physikalischen Begrenzungen, usw.

Eine Veränderung irgendwo ist eine Veränderung überall.

  • Zeiteinsparung
  • Fehlerminimierung
  • Komplexitätsreduktion
  • Verbesserte Zusammenarbeit zwischen den Designteams
  • Verbesserte bidirektionale Kommunikation mit anderen Anwendungen

Perfekte Verbindung zwischen AutoCAD Revit Structure Suite und SCADA Pro

AutoCad Revit Structure Suite enthält eine vollständige Reihe von Anwendungen für die Erstellung der Konstruktionsmodelle.

Die bidirektionale Verbindung mit SCADA Pro bietet einer einfachen Art um 3D architektonische Modelle bereit für Analyse einzuführen.

Alle Strukturelemente, Stütze, Balken usw, sowie die Lasten und die Stahlverbindungen werden automatisch durch IFC Dateien und mit Genauichkeit zu dem SCADA Pro mathematischen Modell überführt.

Die bidirektionale Kommunikation zwischen architektonischen und Bauvorhaben Modelle stellt die Zeit- und Kosteneinsparung sicher.

SCADA Pro ist von Autodesk zertifiziert für die automatische bidirektionale Kommunikation mit RevitStructure.

3D finite Flächenelement

Neuer Generator für die Produktion der 3D finite Flächenelemente

In der neuen SCADA Pro Version ist ein neuer Generator von 3D finiten Flächenelementen im Raum, mit der Möglichkeit der Fläche Simulation jeder Geometrie und Form mit Löchern und Spannungsbelastung Punkte (Verdichtungen des Elemente Netzes).

Die Netz Erstellung wird automatisch durchgeführt mit gleichzeitiger Übereinstimmung der Knoten von Stab- und Flächenelemente.

Die Ergebnisse für die Schnittkräfte und Deformation-Kräfte, sowie für der berechneten Bewehrung As werden in der Form von gleichlasten Kurven präsentiert.

Lasten

Lasten Einführung zu dem Tragwerk: Direkte Einführung in Glieder mit jeder Lasten Art Sie wünschen

In SCADA Pro können Sie graphisch auf den Gliedern die Lasten Sie wünschen einzuführen.

Alle Lasten Arten, wie Gleichmäßig verteilte Kräfte, Konzentrierte Kräfte, Knotenkräfte, Torsionsmomente, Zwang Zugeständnisse, Temperaturveränderungen usw. werden unterstützt.

Die Lasten und die vorgesehenen aus EC0 Kombinationen werden automatisch aus dem Programm mit vollständiger Intervention aus dem Forscher Möglichkeit berechnet.

Es wird auch die automatische Produktion von Wind und Schnee Lasten gemäß dem EC1 und die automatische Ausgabe in den Glieder mit der entsprechenden Erstellung der Laste, die bereit für Analyse sind.

Eingabe und Lasten Platten

Identifizierung von Platten und die Eingabe ihrer Lasten mit einem Klick

Die Erkennung der Platten auf dem Scada-Pro automatisch mit automatische Ermittlung der Bedingungen für ihre Unterstützung.

Unterstützt Platten von beliebiger Form und beliebigen Typs (konventionell, Zoellner, Sandwich).

Es gibt auch die Möglichkeit der Umwandlung von einer konventionellen Platte zu Platte mit Finite Elemente Simulation.

Berechnung der minimalen Dicken der Platte erfolgt automatisch anhand von Schlankheit Überprüfung.

Lasten der Platten können insgesamt für alle Platten oder selektiv mit der Möglichkeit der direkten Verarbeitung und deren Modifikation importiert werden.

Importierte Lasten gleichmäßig linear oder in Abschnitte.

Die Einführung der Lasten erfolgt mit einem Klick auf den Stützen und Fundamente Balken mit einer entsprechenden Darstellung von Belastungslinien und Einflussoberflächen pro Mitglied.

Die Lasten der Mitglieder berechnet mit der Methode der Koeffizienten des Marcus abhängig von den Supportbedingungen der Platte.

Analyse Typen

Schnelle und zuverlässige Problemlöser, so dass Sie sicher für die Ergebnisse sind

Unter Berücksichtigung der 30 Jahre ständige Forschungsentwicklung, SCADA Pro enthält Stand der Technik leistungsfähigen Problemlöser für alle Methoden von Analysen und mit der Parallel Bearbeitung Prozess (Parallel Processing) es minimiert der Durchführung Zeit.

Die folgende Methoden werden enthält:

Lineares vereinfachtes Spektralverfahren

Die lineare vereinfachte Srektraverfahren Methode betrifft die Bemessung der Verschiebungen, die Deformationen und den Schnittkräfte Zustand der Konstruktion unter statischen Lasten.

Die Bemessung der Antwort wird durch die Lösung des linearen Systems von Gleichungen, das das Tragwerk Modell beschreibt durchgeführt.

Die äußere Zwang Lasten können Punkte in den Knoten oder verteilte entlang der Glieder seien.

Das Tragwerks Gewicht wird auch berücksichtigt.

Die Ergebnisse der linearen statischen Analyse können für den Entwurf des Tragwerks verwendet werden durch den Gebrauch der Parameter, die die jeweilige Norm vorsieht.

Lineares dynamisches Spektralverfahren.

Die lineare dynamische Spektraverfahren Methode ist eine vereinfachte Näherungsmethode Analyse, die der Aufeinanderfolge der Konstruktion Eigenformen für die Annäherung der höchsten Tragwerks Antwort in seismischer Erregung verwendet.

Durch diese Methodologie wird die vollständige Bemessung der Zeitverlaufs der Antwort, die aus den dynamischen Analysen erforderlich ist verhindert. Stattdessen, werden die Spektralwerte der Antworten, die zu jeder Eigenform entsprechen berechnet.

Dann wird der Wert der höchsten Tragwerks Antwort durch statistische Analyse betrachtet, da die höchsten Antworten aller der Eigenformen passieren nicht immer in dem gleichen Zeitpunkt, aber es ist nicht bekannt wenn sie genau passieren.

Der große Vorteil der dynamischen Spektraverfahren Analyse ist, dass sie eine begrenzte Eigenformen Zahl für die Annäherung der Konstruktionsantwort braucht und deshalb hat sie kleinere Bemessung Kosten.

Lineare dynamische Zeitverlaufs Methode der Konstruktionsantwort auf der Grundlage der Accelerogramen, mit direkter Vollendung der Bewegungsgleichungen

Die Analyse der Zeitverlaufs Konstruktionen betrifft die Bemessung der Konstruktionsantwort in einer bestimmten äußeren Last, die im Lauf der Zeit verändert wird (seismischer Erregung).

Die dynamische Zeitverlauf Analyse wird in lineare und nichtlineare unterteilt. Sie ist lineare, wenn alle der Konstruktion Glieder ein elastisches Verhalten haben und deshalb das Tragwerk linear zu der Zwangsbelastung entspricht.

Für die Bemessung der Antwort ist die Lösung der Tragwerks Bewegungsgleichungen erforderlich.

Es gibt zwei Arten für das: mit der Eigenformen Analyse (modal) oder mit der direkten Vollendung der Gleichungen (direct integration).

Für die Eigenformen Analyse wird eine begrenzte Zahl von Eigenformen gewählt, die zu der Antwort Bemessung beitragen.

Gewöhnlich eine besonders kleine Eigenformen Zahl, in Vergleich mit der gesamten Freiheitsgrade, kann in zufrieden stellende Annäherung der Zeitverlaufs der Antwort führen.

Dies führt zu wichtige Reduktion der Bemessung Kosten der Analyse.

In der zweite Methodologie werden die vollständige Masse, Steifigkeit und Dämpfung in der Bewegungsgleichungen Register, die arithmetisch in Zeit abschließen verwendet.

Die Bemessung Kosten sind höhere, aber die Lösung ist verlässlich und nicht ungefähr, wie im Eigenformen Analyse Fall.

Nichtlineare dynamische Zeitverlaufs Methode der Konstruktionsantwort auf der Grundlage der Accelerogramen, mit direkter Vollendung der Bewegungsgleichungen

Die nichtlineare dynamische Zeitverlauf Analyse ist jetzt die zuverlässigste Kontrolle des seismischen Verhaltens der Konstruktionen.

Für diese Analyse werden Modelle des nichtlinearen Verhaltens der Tragwerk Materialien, die geeignet für die Simulation des vollständigen unelastischen und hysterischen Verhaltens verwendet.

Aufgrund ihrer Genauichkeit, die nichtlineare dynamische Analyse kann ohne Begrenzungen in jedem Tragwerk verwendet werden.

Die Antwort der Konstruktion aber kann sehr empfindlich in den Eigenschaften jeder auferlegten seismischen Erregung sein.

Aus diesem Grund wird die Analyse Wiederholung mit mehr als eines seismischen Ereignisses vorgeschlagen.

Der Eurocode schlagt, dass , wenn wenigere als sieben seismische Ereignisse verwendet werden, soll der Forscher das ungünstigste Szenarium in dem Entwurf verwenden, während andernfalls die Mittelwerte der Antworten berücksichtigt werden können.

Analyse in parallel Computer-Umgebung (CPU- GPU)

Hohe Bemessung Leistung Methoden (HPC) werden für die Reduktion der Bemessung Kosten und die produktive Lösung der großen Probleme

  • Analyse mit Multi-Kern Prozessoren oder Grafikkarten

Die Lösung Zeit wird wirklich gemindert mit dem Gebrauch von parallel Lösungsalgorithmen in Multi-Kern Prozessoren.

Der Algorithmus trennt das Problem in Teilen und jeder Kern übernimmt nur einen Teil und parallel löst das Gesamtproblem schneller.

Für noch bessere Ergebnisse kann der Grafikkarten Prozessor für die Lösung verwendet wurden.

Diese Prozessoren haben die Besonderheit eine sehr große Bearbeitung Kern Zahl, die hunderte oder tausende sein kann, zu integrieren, im Gegensatz zu den CPU, die typisch 2-8 Kerne haben.

Diese hohe Vergleich Möglichkeit verringert weiter die Bemessung Kosten der Lösung von großen Modelle.

Seismischer Entwurf - Kontrollen (EC8)

Vollständige Parametrierung für repetitive Lösungen und Verbesserung der Ergebnisse. Testen Sie fruchtlos!

In SCADA Pro wählen Sie die Analyse Methode und der Norm, die Sie wünschen und das Programm wendet alle die bestimmten aus der Norm Parameter automatisch an.

Darüber hinaus die vollständige und offene Parametrierung darf Ihnen die Lösungen testen und den Einfluss der Parameter in den finalen Ergebnisse feststellen.

Natürlich die Lösungen, die Sie machen, werden als Szenarien gespeichert und können jeden Moment für direkten Vergleich zurückgeführt werden.

Vielzahl Analyse Ausführung mit einem Klick Flexibilität und unendliche Wahl Möglichkeiten für den Förscher

SCADA Pro gibt Ihnen die Möglichkeit der Wahl aus vielen Analyse Methoden und die einfachen und schnellen Ergebnisse. Sie können auch Schnittkräften aus verschiedenen Analysemethoden kombinieren!

Natürlich die Lasten Kombinationen werden automatisch produziert und Sie können auch sie modifizieren wenn und wie sie wünschen!

Ergebnisse - Post Processing

Dreidimensionale Abbildung des Schnittkräfte und Deformationen Zustand der Konstruktion, so dass Sie jeden Moment die vollständige Aufsicht haben können

Die Ergebnisse Einheit, durch eine moderne graphische Umgebung, bietet Sie alle Tools um auf der Glieder Ihrer Konstruktion farbige Diagramme für die Schnittkräfte aus Lastfall, Verbindung oder Einhüllende zu sehen.

Wählen Sie nur die Abmessungen und der Maßstab und entdecken Sie einfach und schnell die Glieder mit den größeren Spannungen oder Deformationen.

Sie können auch das deformierte Tragwerk mit Bewegung im Raum für jeder statischen oder seismischen Belastung und Eigenform sehen.

Die Ergebnisse der Schnittkräfte, der Deformationen und der Bewehrung der finiten Flächenelemente werden auch in der Form der gleichlasten Kurven präsentiert.

Entwurf - EC3 Teil 1

Alle erforderlichen aus dem EC3 Kontrollen für den Entwurf jeder Stahlkonstruktion, wie Industriegebäude, Streben und Schutzbauten usw. werden enthält

Alle erforderlichen aus dem EC3 Kontrollen für den Entwurf jeder Stahlkonstruktion, wie Industriegebäude, Streben und Schutzbauten usw. werden enthält.

Die Klassifikation des Querschnitts und die Kontrolle in allen Spannung Typen wird automatisch durchgeführt:

  • Zugspannung
  • Druckbelastung
  • Biegung
  • Scherung
  • Torsion
  • Biegung und Scherung
  • Biegung und Axialkraft
  • Biegung und Scherung und Axialkraft

Kontrolle des Bauglieds für das Versagen Grenzzustand und die Gebrauchstauglichkeit in:

  • Biegeknick
  • seitlicher Knickung
  • Torsionsbiegeknickung

mit vollständigen Möglichkeiten:

  • Einführung der Knickungslänge aus dem Forscher entweder als ein einheitliche Wert, oder als Koeffizient
  • Bestimmung der Randbedingungen des Glieds
  • Bestimmung der Zwischenauflager Punkte der Εingespannt

Die Präsentation der Kontrolle Ergebnisse kann kurz, aber auch analytisch für direkte Aufsicht und Kontrolle aus dem Forscher werden.

Der Entwurf und die Kontrollen der Fundamenten Elemente der Stahlkonstruktion werden enthält. Fundamenten, Fundamentverbindungsbalken und Streifenfundament können auch benutzt werden, sowie die Kontrolle des Auflagers der Stahlelemente.

Verbindungen - EC3 Teil 8

Vollständige Bibliothek für alle Stahlverbindungen Typen mit automatischer Durchführung allen Kontrollen

SCADA Pro hat eine reiche Bibliothek mit mehr als 130 Stahlverbindung Typen, die alle vorsehenden Fälle aus dem EC3 Teil 8 decken.

  • Typische Beispiele sind hier:
    • Träger-Stütze Verbindung an der Primärachse oder an der Sekundärachse mit Trägerfrontplatte oder Stahlblechen, Verschraubt oder Gescgweisst.
    • Wiederherstellung der Durchlauf des Trägers
    • Verbindungen der Hohlprofile in allen Typen
    • Verbindungen der der L-Profile in allen Typen
    • Festigkeiten Einführung zu dem Flansch oder dem Steg der Verbindungselemente
    • Träger auf Träger Verbindung
    • Verbindung der Stahlstützsäule zu dem Fundament

Es gibt auch die Simulation der Stahlverbindung Möglichkeit mit dreidimensionalen finiten Oberfläche Elemente.

Die Verbindung wird in dreidimensionaler Abbildung mit den ganzen Details (Schrauben, Trägerfrontplatte usw.) präsentiert.

Die Kontrollen werden entweder auf der Basis der Schnittkräfte des Tragwerks, oder mit direkter Einführung der Elemente Werten aus dem Forscher.

Verbindung Speicherung Möglichkeit und Zusammenlegung der Glieder , die den gleichen Verbindung Typ haben.

Das Verbindung Detail wird automatisch als Schnitt, Ansicht und Grundriss Zeichnung exportiert, sowie als DWG Datei.

Bauvorhaben - Verbindungen Details

Ihr Bauvorhaben in 3 Dimensionen

SCADA Pro gibt Sie die Möglichkeit das dreidimensionale Designdatei der Stahlkonstruktion in DWG Format zu produzieren und bearbeiten wie Sie wollen.

SCADA Pro hat auch leistungsfähige Tools und spezielle Befehle für statische Zeichnung, sowie Bibliotheken mit zubereiteten Symbole, Zeichnung Legende und Zeichnung Details.

Der Grundriss, die Ansicht und der Schnitt der Stahlverbindung Detail werden automatisch produziert.

Materialstückliste

Verlässliche und detaillierte Materialstückliste allen der Materialien in Tabellen

In SCADA Pro können Sie einfach die Mengen der Konstruktion Materialien in Tabellen sehen.

Für die Stahlkonstruktionen gibt es vollständige und detaillierte Materialstückliste der ganzen Stahlstruktur, je Ebene, je Querschnitt oder Strukturelement (Stützsäulen, Träger, Dachpfetten, Wandriegel, Windverbände usw) in Tabellen.

Alle vorstehenden Materialstücklisten können in TXT und EXCEL Dateien exportiert werden.

Bericht

Moderne Schaffung und Gestaltung Umgebung des Berichts

In SCADA Pro wählen Sie nur die Einheiten, die Sie in dem Bericht enthält werden wollen.

Durch flexiblere Tools gestalten Sie die Kopfzeile und die Fußzeile, die Sie wahrscheinlich enthalten wollen und wählen Sie die Spezifikationen der respektiven Norm.

Außerdem haben Sie die Möglichkeit der Überblick des vollständigen Berichts und die Export Möglichkeit für weitere Bearbeitung in alle verbreiteten Text Formen Dateien RTF, PDF, HTML, sowie in PowerPoint und EXCEL.
