Εισαγωγη, Μοντελοποιηση & Αναλυση Κατασκευων
Τί ΝΕΟ υπάρχει στην έκδοση SCADA Pro 24;
Στατική – Δυναµική Ανάλυση και Σχεδίαση Κατασκευών µε βάση τους Ευρωκώδικες & SBC
Το SCADA Pro Analysis (ΑΝΑΛΥΣΗ ΚΑΤΑΣΚΕΥΩΝ) αποτελεί τη βασική σουίτα εισαγωγής και ανάλυσης κατασκευών από οπλισμένο σκυρόδεμα, μεταλλικών, ξύλινων και κατασκευών από φέρουσα τοιχοποιία σύμφωνα με τους ισχύοντες Ελληνικούς Κανονισμούς, τους Ευρωκώδικες και τα αντίστοιχα εθνικά προσαρτήματα της Ελλάδας και των περισσοτέρων χωρών της Ευρώπης.
Πίνακας Περιεχομένων
1. Αυτόµατη επιλογή τιµής δείκτη εδάφους Ks στα επιφανειακά πεπερασµένα στοιχεία.
2. Στις Ενισχύσεις µε ΙΟΠ να υπολογίζεται και να αναγράφεται το fyk του υλικού.
3. Προσθήκη επιλογής τύπου οµάδας στις πολλαπλές επιλογές.
4. Επιλογή ποιότητας υλικού στις πολλαπλές επιλογές για τα επιφανειακά πεπερασµένα στοιχεία.
5. Αναγραφή συνδυασµού στους δείκτες ανεπάρκειας λ των στοιχείων.
6. Ενεργοποίηση των εντολών Zoom και Pan στην εµφάνιση των διαγραµµάτων αλληλεπίδρασης.
7. Προκαθορισµένα κινητά φορτία πλακών.
8. Αυτόµατη προσαρµογή κειµένου από αρχείο *.txt στο τεύχος µελέτης .
9. Εµφάνιση του ονόµατος του αρχείου στη δοµή του τεύχους της µελέτης.
10. Προειδοποιητικό µήνυµα στον έλεγχο κόµβου κατά ΚΑΝ.ΕΠΕ.
11. Εισαγωγή ορθογωνικού υποστυλώµατος/τοιχείου µε ορισµό δύο σηµείων.
12. Ξεχωριστή ενότητα στο δέντρο του τεύχους µελέτης για το report της τοιχοποιίας Μ.Ι.Π.
13. ∆υνατότητα αρίθµησης και αναγραφής διαστάσεων στο πλέγµα του Κανάβου που ορίζεται από τον µελετητή.
14. Βελτίωση του τρόπου υπολογισµού του κρίσιµου µήκους κάµψης των δοκών.
15. Προσθήκη δυνατότητας πλήρους εξάρτησης στην επεξεργασία των βαθµών ελευθερίας των κόµβων.
16. Νέα εντολή για τον αυτόµατο υπολογισµό και εισαγωγή φορτίου ωθήσεων γαιών στα γραµµικά µέλη.
17. Σχεδίαση του οπλισµού διανοµής και απόσχισης πλακών στους ξυλοτύπους.
18. Επιλογή τοποθέτησης οπλισµού απόσχισης πλακών στους ξυλοτύπους.
19. Εµφάνιση χρωµατικών διαβαθµίσεων στις µεταλλικές κατασκευές και ανά layer.
20. Εξαγωγή αρχείου πληροφοριών µελέτης.
21. Νέα δυνατότητα στην επεξεργασία των επιφανειακών.
22. Μηνύµατα ελέγχου και σφαλµάτων στην ανάλυση.
23. Προσθήκες και βελτιώσεις στη διαστασιολόγηση επιφανειακών πεπερασµένων στοιχείων οπλισµένου σκυροδέµατος.
24. Νέα επιλογή στην εµφάνιση των αποτελεσµάτων της ανελαστικής ανάλυσης.
25. ∆ιαγραφή ενίσχυσης µεµονωµένης δοκού.
26. Προσθήκη νέων προειδοποιητικών µηνυµάτων.
27. Νέο προειδοποιητικό µήνυµα στην ανάλυση για τη στάθµη αναφοράς.
28. Προειδοποιητικό µήνυµα για την επιλογή του τύπου της κατασκευής
29. Νέα µεταλλική σύνδεση Έδρασης ∆οκού σε Υποστύλωµα.
30. Πλήρης ενσωµάτωση της τεχνολογίας ΒΙΜ στο SCADA Pro.
31. Αυτόµατος υπολογισµός της ελάχιστης διαµέτρου καµπύλωσης Φm των οπλισµών δοκών

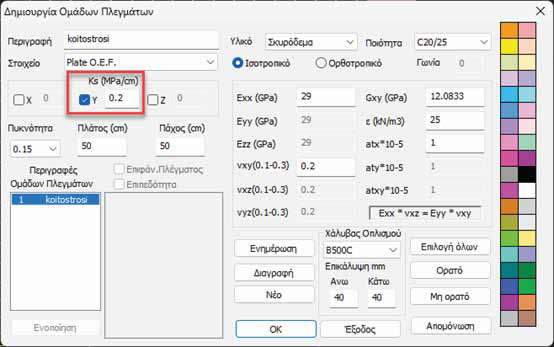

1. Αυτόµατη επιλογή τιµής δείκτη εδάφους Ks στα επιφανειακά πεπερασµένα στοιχεία
Στον ορισµό των επιφανειακών πεπερασµένων στοιχείων και όταν το είδος τους είναι στοιχεία επί ελαστικού εδάφους, όταν δεν εισαχθεί σταθερά ελατηρίου κατά Y, το πρόγραµµα θέτει αυτόµατα τιµή 0.2.
2. Στιc Ενισχύσεις µε ΙΟΠ να υπολογίζεται και να αναγράφεται το fyk του υλικού
Στην ενίσχυση των δοκών και υποστυλωµάτων µε ινοπλισµένα πολυµερή υπολογίζεται και αναγράφεται πλέον η αντοχή fyk όταν δεν δίδεται από τον µελετητή.

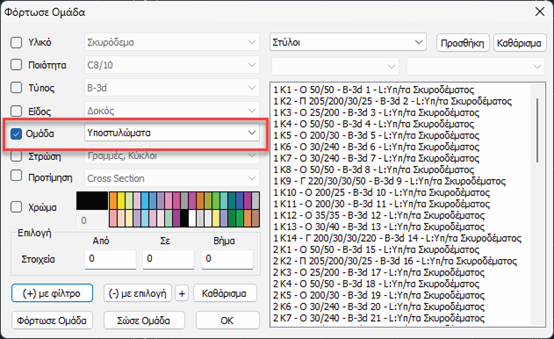

3. Προσθήκη επιλογής τύπου οµάδας στις πολλαπλές επιλογές
Στην εντολή των πολλαπλών επιλογών προστέθηκε η δυνατότητα επιλογής οµάδας ανάλογα µε τον τύπο του στοιχείου (δοκοί, υποστυλώµατα κ.λπ.).

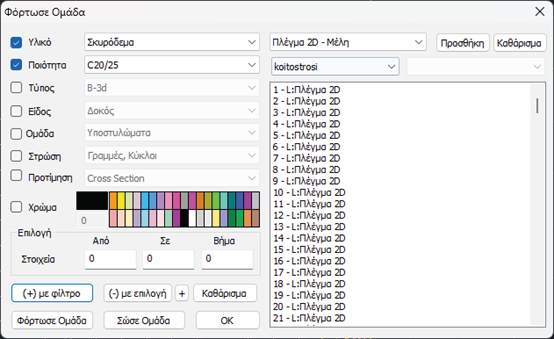

4. Επιλογή ποιότητας υλικού στις πολλαπλές επιλογές για τα επιφανειακά πεπερασµένα στοιχεία
Στις πολλαπλές επιλογές, όταν επιλεγεί Υλικό και ποιότητα στα επιφανειακά πεπερασµένα στοιχεία, να εµφανίζονται µόνο οι αντίστοιχες επιφάνειες µε τις ιδιότητες αυτές.

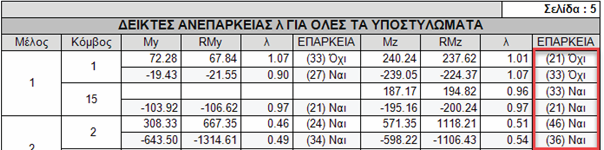

5. Αναγραφή συνδυασµού στους δείκτες ανεπάρκειας λ των στοιχείων
Στα αποτελέσµατα των δεικτών ανεπάρκειας λ των στοιχείων, αναγράφεται πλέον µέσα σε παρένθεση και ο αριθµός του συνδυασµού από τον οποίο προέκυψε η τιµή του λ.
6. Ενεργοποίηση των εντολών Zoom και Pan στην εµφάνιση των διαγραµµάτων αλληλεπίδρασης.
Στην εµφάνιση των διαγραµµάτων αλληλεπίδρασης µπορείτε πλέον να χρησιµοποιήσετε τις εντολές Zoom και Pan για καλύτερη εµφάνιση και εποπτεία.
Έχετε ακόµα τη δυνατότητα απόκρυψης και εµφάνισης των αξόνων XYZ.

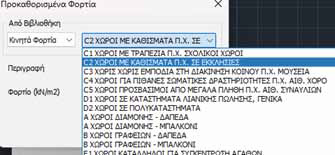

7. Προκαθορισµένα κινητά φορτία πλακών
Στη νέα έκδοση του SCADA Pro έχετε πλέον τη δυνατότητα να επιλέξετε από βιβλιοθήκη ανάλογα µε τη χρήση του χώρου το κινητό φορτίο της πλάκας.
Έχετε επίσης τη δυνατότητα να εισάγετε στη βιβλιοθήκη και δικά σας φορτία.

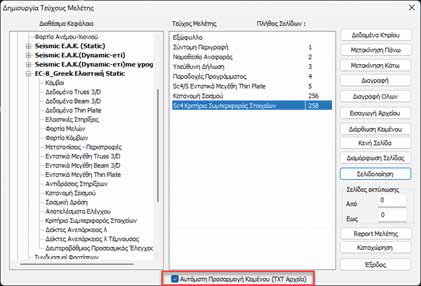

8. Αυτόµατη προσαρµογή κειµένου από αρχείο *.txt στο τεύχος µελέτης
Στη νέα έκδοση της εφαρµογής, προστέθηκε η επιλογή για αυτόµατη προσαρµογή του κειµένου σε αρχείο *.txt που εισάγεται στο τεύχος µελέτης, προκειµένου να διατηρείται το κείµενο στοιχισµένο και αναγνώσιµο µε το σωστό µέγεθος γραµµατοσειράς.

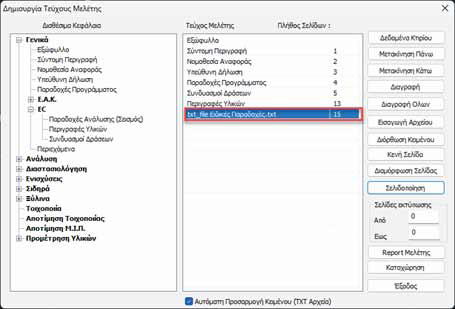

9. Εµφάνιση του ονόµατος του αρχείου στη δοµή του τεύχους της µελέτης
Το αρχείο *.txt που εισάγεται από τον µελετητή στο τεύχος της µελέτης, εµφανίζεται πλέον στη δοµή του τεύχους µε το όνοµά του.

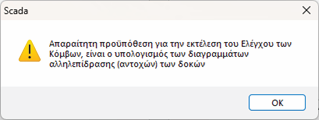

10. Προειδοποιητικό µήνυµα στον έλεγχο κόµβου κατά ΚΑΝ.ΕΠΕ.
Στη νέα έκδοση του προγράµµατο½ και στον έλεγχο κόµβου κατά ΚΑΝ.ΕΠΕ. εµφανίζεται πλέον προειδοποιητικό µήνυµα για τον υπολογισµό των διαγραµµάτων αλληλεπίδρασης των δοκών κάτι που αποτελεί απαραίτητη προϋπόθεση για την εκτέλεση του ελέγχου.

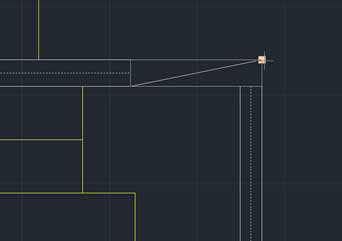

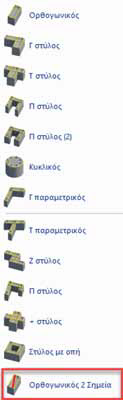

11. Εισαγωγή ορθογωνικού υποστυλώµατοc/τοιχείου µε ορισµό δύο σηµείων
Στη νέα έκδοση του προγράµµατος ενσωµατώθηκε µία νέα εντολή η οποία σας επιτρέπει να εισάγετε ένα ορθογωνικό στύλο ή τοιχείο µε ορισµό 2 αντιδιαµετρικών κορυφών, εντολή πολύ χρήσιµη στις περιπτώσεις που έχετε σχεδιαστικό υπόβαθρο µε τις θέσεις των υποστυλωµάτων.

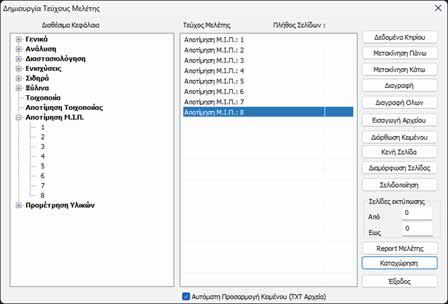

12. Ξεχωριστή ενότητα στο δέντρο του τεύχους µελέτης για το report της τοιχοποιίαc Μ.Ι.Π.
Στα διαθέσιµα κεφάλαια για τη διαµόρφωση του τεύχους µελέτης, έχει προστεθεί πλέον και η ενότητα «Αποτίµηση Μ.Ι.Π.» όπου µπορείτε να επιλέξετε τους τοίχους που θέλετε να συµπεριλάβετε στο τεύχος.

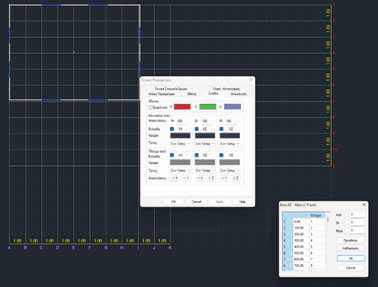

13. Δυνατότητα αρίθµησης και αναγραφής διαστάσεων στο πλέγµα του Κανάβου που ορίζεται από τον µελετητή
Στον ορισµό του πλέγµατος του κανάβου από τον µελετητή, υπάρχει πλέον η δυνατότητα αναγραφής γραµµάτων και αριθµών στις γραµµές του πλέγµατος καθώς και των αποστάσεων µεταξύ τους.
Ανάλυση σε παράλληλο υπολογιστικό περιβάλλον (CPU – GPU)
Μέθοδοι υψηλής υπολογιστικής απόδοσης (HPC) χρησιμοποιούνται για την μείωση του υπολογιστικού κόστους και αποδοτική επίλυση μεγάλων προβλημάτων.
Ανάλυση σε επεξεργαστές με πολλούς πυρήνες ή κάρτες γραφικών
Ο χρόνος επίλυσης μειώνεται σημαντικά χρησιμοποιώντας παράλληλους αλγόριθμους επίλυσης σε επεξεργαστές με πολλούς πυρήνες.
Ο αλγόριθμος χωρίζει το πρόβλημα σε τμήματα και κάθε πυρήνας αναλαμβάνει μόνο ένα τμήμα, επιλύοντας το συνολικό πρόβλημα παράλληλα και συνεπώς ταχύτερα.
Για ακόμα καλύτερα αποτελέσματα, μπορεί να χρησιμοποιηθεί για την επίλυση ο επεξεργαστής της κάρτας γραφικών.
Οι επεξεργαστές αυτοί έχουν την ιδιαιτερότητα να ενσωματώνουν πολύ μεγάλο αριθμό πυρήνων επεξεργασίας ο οποίος μπορεί να φτάσει τις αρκετές εκατοντάδες ή ακόμα και χιλιάδες, σε αντίθεση με τις CPU οι οποίες έχουν τυπικά 2-8 πυρήνες.
Αυτή η υψηλή δυνατότητα παραλληλισμού μειώνει περαιτέρω το υπολογιστικό κόστος επίλυσης μεγάλων μοντέλων.
Σεισμικός Σχεδιασμός – Έλεγχοι (ΕΑΚ, EC8)
Πλήρης παραμετροποίηση για επαναληπτικές επιλύσεις και βελτιστοποίηση των αποτελεσμάτων. Δοκιμάστε άφοβα!
Στο SCADA Pro επιλέγετε τη μέθοδο ανάλυσης και τον κανονισμό που επιθυμείτε και το πρόγραμμα εφαρμόζει αυτόματα όλες τις προκαθορισμένες παραμέτρους που απαιτούνται από τον κανονισμό.
Επιπλέον, η πλήρης και ανοιχτή παραμετροποίηση που διαθέτει, σας επιτρέπει να δοκιμάσετε λύσεις και να διαπιστώσετε την επιρροή των παραμέτρων στα τελικά αποτελέσματα.
Φυσικά, όλες οι επιλύσεις που κάνετε, με τη λογική των σεναρίων που διαθέτει η εφαρμογή, φυλάσσονται και ανακαλούνται κάθε στιγμή, για άμεση σύγκριση.
Εκτέλεση πολλαπλών αναλύσεων με ένα κλικ. Ευελιξία και άπειρες δυνατότητες επιλογών για τον μελετητή
Το SCADA Pro σας δίνει τη δυνατότητα να επιλέξετε όποια ή όποιες μεθόδους ανάλυσης επιθυμείτε για να δείτε εύκολα και γρήγορα τα αποτελέσματά τους. Σας δίνει ακόμα και τη δυνατότητα να συνδυάσετε εντατικά μεγέθη από διαφορετικές μεθόδους ανάλυσης!
Φυσικά οι συνδυασμοί των φορτίσεων παράγονται αυτόματα ενώ μπορείτε να τους τροποποιείτε όταν και όπως εσείς θέλετε!
Αποτελέσματα – Post Processing
Τρισδιάστατη απεικόνιση της εντατικής και της παραμορφωσιακής κατάστασης της κατασκευής για να έχετε κάθε στιγμή την πλήρη εποπτεία
Η ενότητα των αποτελεσμάτων, μέσα από ένα σύγχρονο γραφικό περιβάλλον, σας προσφέρει όλα τα εργαλεία για να δείτε πάνω στα μέλη της κατασκευής σας, έγχρωμα διαγράμματα για οποιαδήποτε εντατικό μέγεθος από φόρτιση, συνδυασμό ή περιβάλλουσα.
Εσείς απλά επιλέξτε τα μεγέθη και την κλίμακα εμφάνισης και εντοπίστε εύκολα και γρήγορα τα μέλη με τις μεγαλύτερες εντάσεις ή παραμορφώσεις.
Μπορείτε επίσης να δείτε τον παραμορφωμένο φορέα με κίνηση στο χώρο για οποιαδήποτε στατική ή σεισμική φόρτιση και ιδιομορφή.
Εμφανίζονται επίσης, με μορφή ισοτασικών καμπυλών, τα αποτελέσματα των εντατικών μεγεθών, των παραμορφώσεων και του οπλισμού επιφανειακών πεπερασμένων στοιχείων.
Τεύχος Μελέτης
Σύγχρονο περιβάλλον δημιουργίας και διαμόρφωσης του τεύχους μελέτης
Στο SCADA Pro εσείς απλά επιλέγετε τις ενότητες που θα περιληφθούν στο τεύχος σας. Μέσα από ευέλικτα εργαλεία διαμορφώνετε την επικεφαλίδα και το υποσέλιδο που πιθανόν να θέλετε να συμπεριλάβετε και επιλέγετε τις προδιαγραφές του αντίστοιχου κανονισμού.
Έχετε ακόμα τη δυνατότητα προεπισκόπησης του πλήρους τεύχους και δυνατότητα εξαγωγής για περαιτέρω επεξεργασία σε όλες τις διαδεδομένες μορφές αρχείων κειμένων rtf, pdf, html καθώς και σε μορφή PowerPoint και excel.
