Το SCADA Pro στο πλαίσιο της ανάπτυξης του, ακολουθεί τις εξελίξεις και τις ενσωματώνει με νέες αναβαθμισμένες δυνατότητες.

Η νέα έκδοση του έλεγχοι του SCADA Pro, ενημερωμένη σύμφωνα με τη  2η Αναθεώρηση 2017 του ΚΑΝΕΠΕ, περιλαμβάνει:

Εκτελούνται οι δύο προβλεπόμενοι έλεγχοι σε:

• Διαγώνια εφελκυστική ρηγμάτωση
• Αστοχία σε διαγώνια θλίψη

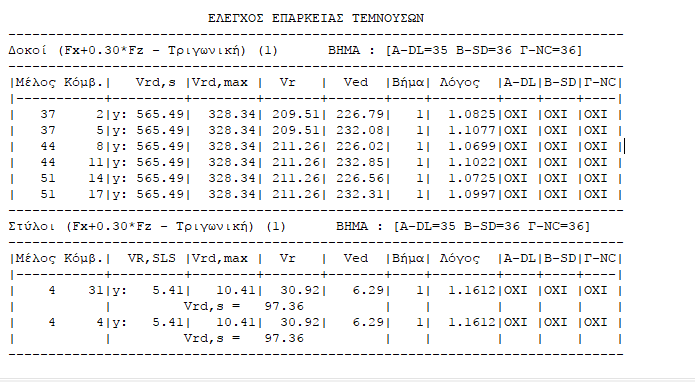

Ο  έλεγχος αφορά στην pushover και μόνο και έχει ενσωματωθεί στην εκτύπωση των ελέγχων της pushover στο αντίστοιχο τμήμα για τις τέμνουσες:

Το μέγεθος είναι η τέμνουσα αντοχής σε ολίσθηση VR,SLS και η αντίστοιχη παράγραφος του ΚΑΝΕΠΕ είναι το παράρτημα 7Γ. Προβλέπονται δύο μέθοδοι για τον υπολογισμό της, και έχει ενσωματωθεί η δεύτερη, η εναλλακτική (εξίσωση Γ.14).

Επισημαίνονται δύο σημεία:

• Απαραίτητη προϋπόθεση για τον υπολογισμό της αντοχής αυτής και για την εκτέλεση του ελέγχου αντίστοιχα, είναι να έχει προηγηθεί αστοχία σε κάμψη, δηλαδή να έχει δημιουργηθεί στο υπό εξέταση άκρο πλαστική άρθρωση.
• Δεύτερη προϋπόθεση για την εκτέλεση του ελέγχου είναι να μην έχει προηγηθεί η διατμητική αστοχία της καμπτικής (να μην έχει δηλαδή στο άκρο ανάψει «τετράγωνο»). Αν έχει προηγηθεί η διατμητική αστοχία ο έλεγχος δεν γίνεται καθόλου.

Ο ΚΑΝ.ΕΠΕ. αναφέρει πως η pushover για να εφαρμοστεί πρέπει η επιρροή των ανώτερων ιδιομορφών να μην είναι σημαντική.

Το κριτήριο για να εκτιμηθεί το πόσο σημαντική είναι η επιρροή, είναι το εξής:

Υπολογίζονται, για κάθε όροφο και για κάθε κατεύθυνση του σεισμού, η σεισμική τέμνουσα, μια φορά για όσες ιδιομορφές ενεργοποιούν τουλάχιστον το 90% της μάζας του κτιρίου και μία φορά για την θεμελιώδη (ανά κατεύθυνση) ιδιομορφή.

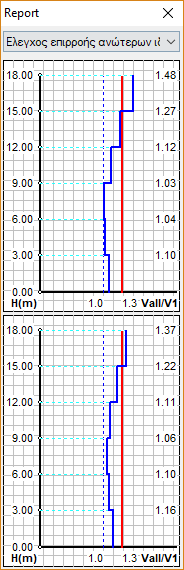

• Σημαντική θεωρείται η επιρροή όταν έστω και σε ένα όροφο και σε μία κατεύθυνση, ο λόγος της τέμνουσας από τις πολλές ιδιομορφές (Vall) προς την τέμνουσα από μία ιδιομορφή (V1) είναι μεγαλύτερος του 1.3.

Αν λοιπόν ο λόγος αυτός είναι μεγαλύτερος του 1.3, έστω και σε μια στάθμη και σε μία διεύθυνση, η pushover και πάλι μπορεί να εκτελεστεί, αλλά πρέπει να εκτελεστεί παράλληλα και μία ελαστική δυναμική ανάλυση (με σεισμική δράση υπολογισμένη είτε από  το φάσμα σχεδιασμού ΕΚ8, είτε από χρονοϊστορίες επιταχύνσεων), χρησιμοποιώντας είτε τη μέθοδο (m) είτε τη μέθοδο (q).

• Στο σενάριο αυτό επιτρέπεται να γίνει επαύξηση των συντελεστών αυτών κατά 25%.
• Από τα δύο λοιπόν σενάρια που θα τρέξουν (pushover και δυναμική) πρέπει να ληφθούν τα δυσμενέστερα αποτελέσματα.

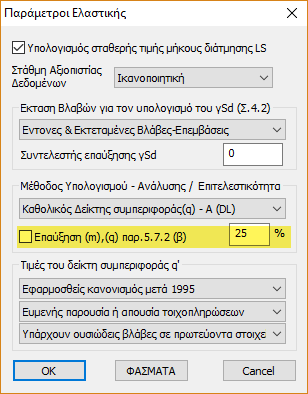

Η επαύξηση αυτή των συντελεστών γίνεται από το χρήστη μέσα από τη νέα παράμετρο στο πλαίσιο διαλόγου επιλογής της μεθόδου.

Συνοψίζοντας, η διαδικασία είναι να ελέγξουμε το κριτήριο επιρροής και όταν αυτό δεν πληρούται (λόγος>1.3) τότε εκτός από την pushover πρέπει να εκτελεστεί και μια ελαστική dynamic τσεκάροντας την επαύξηση 25%.

Η δυναμική ανάλυση με τη χρήση χρονοϊστοριών αναφέρεται στην βηματική επίλυση των εξισώσεων κίνησης της κατασκευής και λαμβάνει υπόψη τη μεταβολή της απόκρισης της κατασκευής στο χρόνο. Στον φορέα επιβάλλεται φόρτιση η οποία προέρχεται από τη μετακίνηση του εδάφους κατά τη διάρκεια σεισμικής διέγερσης. Η φόρτιση αυτή συνήθως επιβάλλεται με τη μορφή επιτάχυνσης στη βάση του φορέα.  Για τον σκοπό αυτό χρησιμοποιούνται επιταχυνσιογραφήματα καταγεγραμμένων σεισμικών συμβάντων, τα οποία περιέχουν την τιμή της εδαφικής επιτάχυνσης σε κάθε χρονική στιγμή.

Η εφαρμογή της γραμμικής δυναμικής ανάλυσης με χρονοϊστορίες στο SCADA Pro ξεκινάει με τον καθορισμό των Σεναρίων Ανάλυσης για τους ισχύοντες κανονισμούς σχεδιασμού κατασκευών που υλοποιούνται στο SCADA Pro (π.χ. EC8, ΚΑΝ.ΕΠΕ.2012).

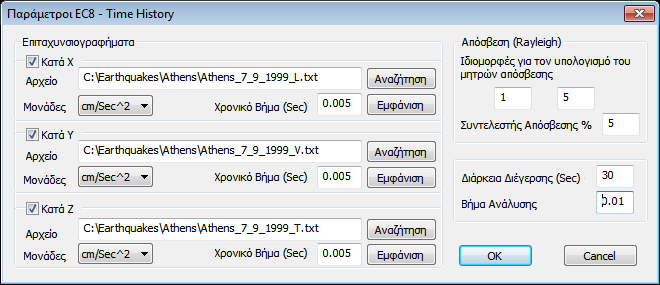

Ο καθορισμός των παραμέτρων γίνεται μέσω του παρακάτω παραθύρου της εφαρμογής SCADA Pro:

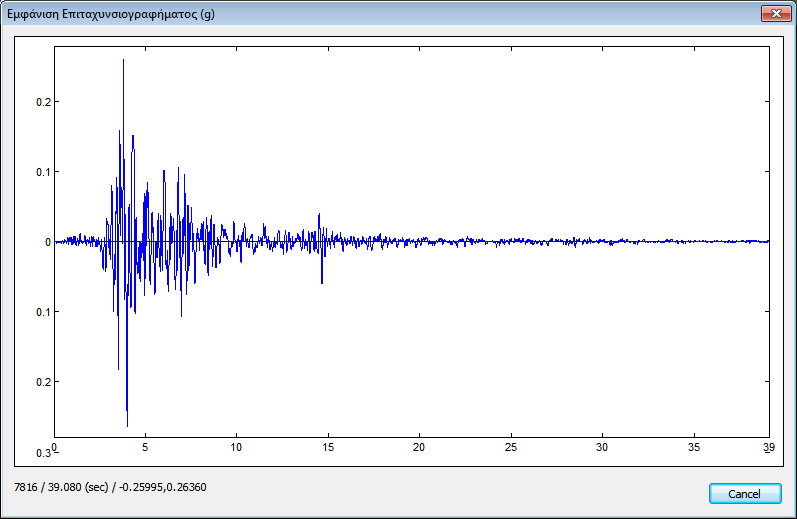

Στην ενότητα “Επιταχυνσιογραφήματα”, ο μελετητής επιλέγει σε ποιες κατευθύνσεις δρα η σεισμική διέγερση, και εισάγει το αντίστοιχο αρχείο καταγραφής της σεισμικής διέγερσης σε μορφή .txt.

και στην ενότητα “Απόσβεση Rayleigh”, επιλέγει τις τιμές των παραμέτρων για το μητρώο απόσβεσης Rayleigh.

Μετά την ολοκλήρωση της ανάλυσης, εμφανίζεται η γραφική απεικόνιση των αποτελεσμάτων. Με αυτή την επιλογή εμφανίζεται το παρακάτω παράθυρο.

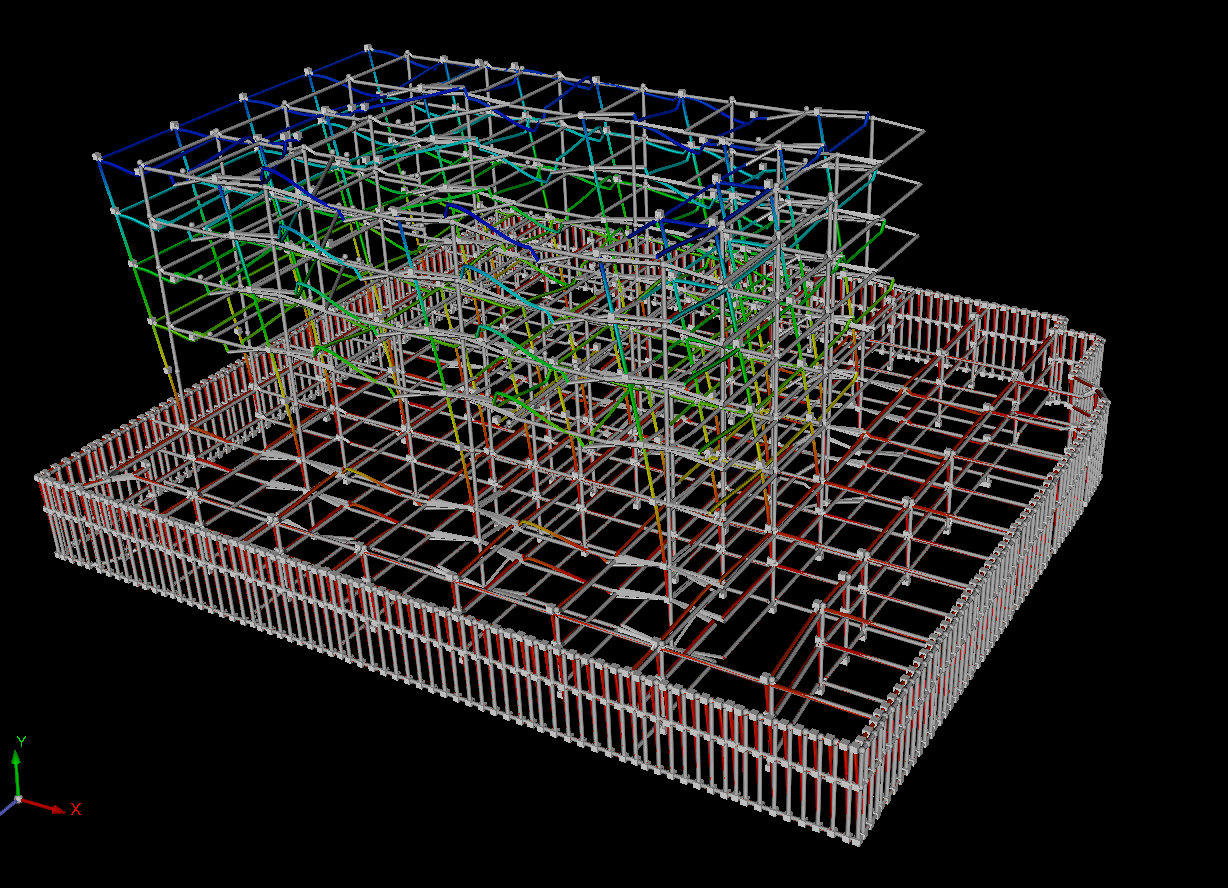

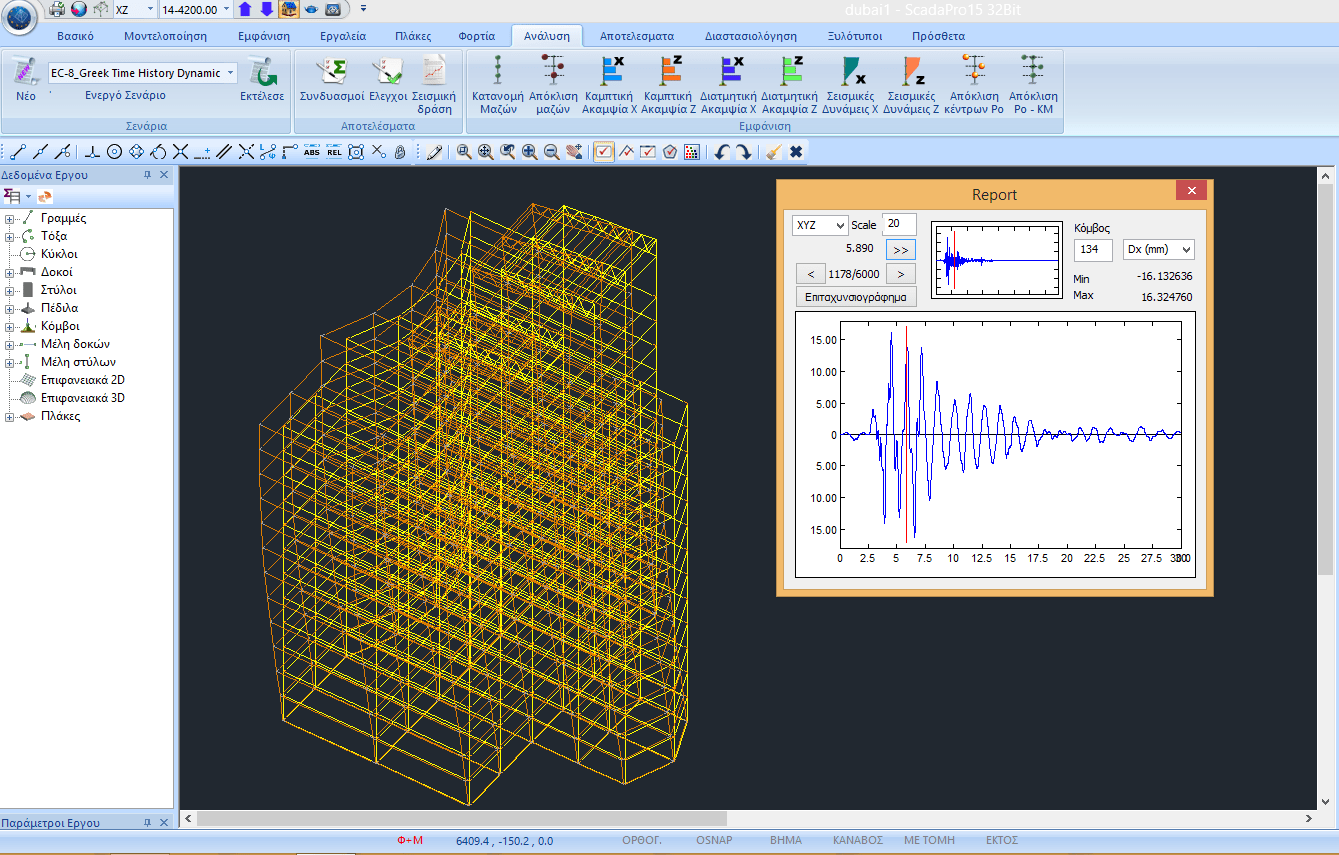

Το μοντέλο εμφανίζεται στη παρακάτω τριδιάστατη απεικόνιση, όπου παρουσιάζεται ο απαραμόρφωτος φορέας, παράλληλα με την κίνηση του παραμορφωμένου φορέα.

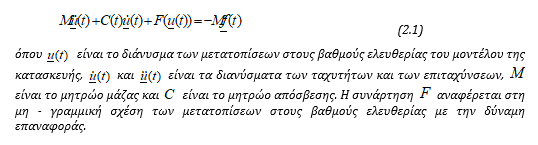

Για την μη – γραμμική δυναμική ανάλυση χρησιμοποιείται το προσομοίωμα του φορέα, από το οποίο προκύπτουν οι εξισώσεις κίνησης του μοντέλου για την περίπτωση διέγερσης στη βάση της κατασκευής στη μορφή:

Η εφαρμογή της μη – γραμμικής δυναμικής ανάλυσης με χρονοϊστορίες στο SCADA Pro ξεκινάει με τον καθορισμό των Σεναρίων Ανάλυσης για τους ισχύοντες κανονισμούς σχεδιασμού κατασκευών που υλοποιούνται στο SCADA Pro (π.χ. EC8, ΚΑΝ.ΕΠΕ. 2013).

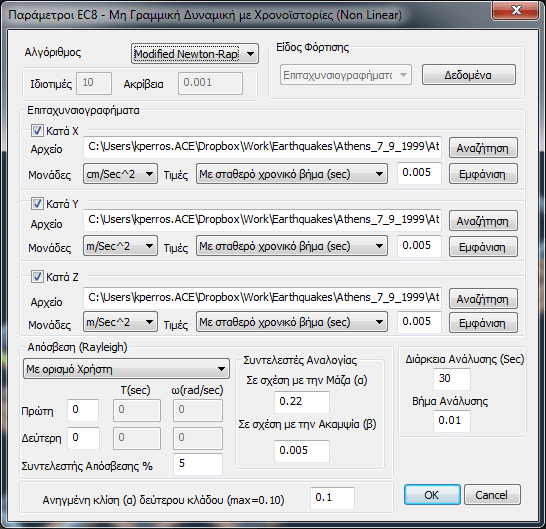

Ο καθορισμός των παραμέτρων γίνεται μέσω του παρακάτω παραθύρου της εφαρμογής SCADA Pro:

Αρχικά ο μελετητής καλείται να επιλέξει τον επαναληπτικό αλγόριθμο ο οποίος θα χρησιμοποιηθεί κατά την ανάλυση. Είναι διαθέσιμοι οι αλγόριθμοι Newton – Raphson και Modified Newton – Raphson.

Στην ενότητα “Επιταχυνσιογραφήματα” ο μελετητής επιλέγει σε ποιες κατευθύνσεις δρα η σεισμική διέγερση, και εισάγει το αντίστοιχο αρχείο καταγραφής της σεισμικής διέγερσης σε μορφή txt.

Στην ενότητα “Απόσβεση Rayleigh” ο μελετητής καλείται να επιλέξει τις τιμές των παραμέτρων για το μητρώο απόσβεσης Rayleigh.

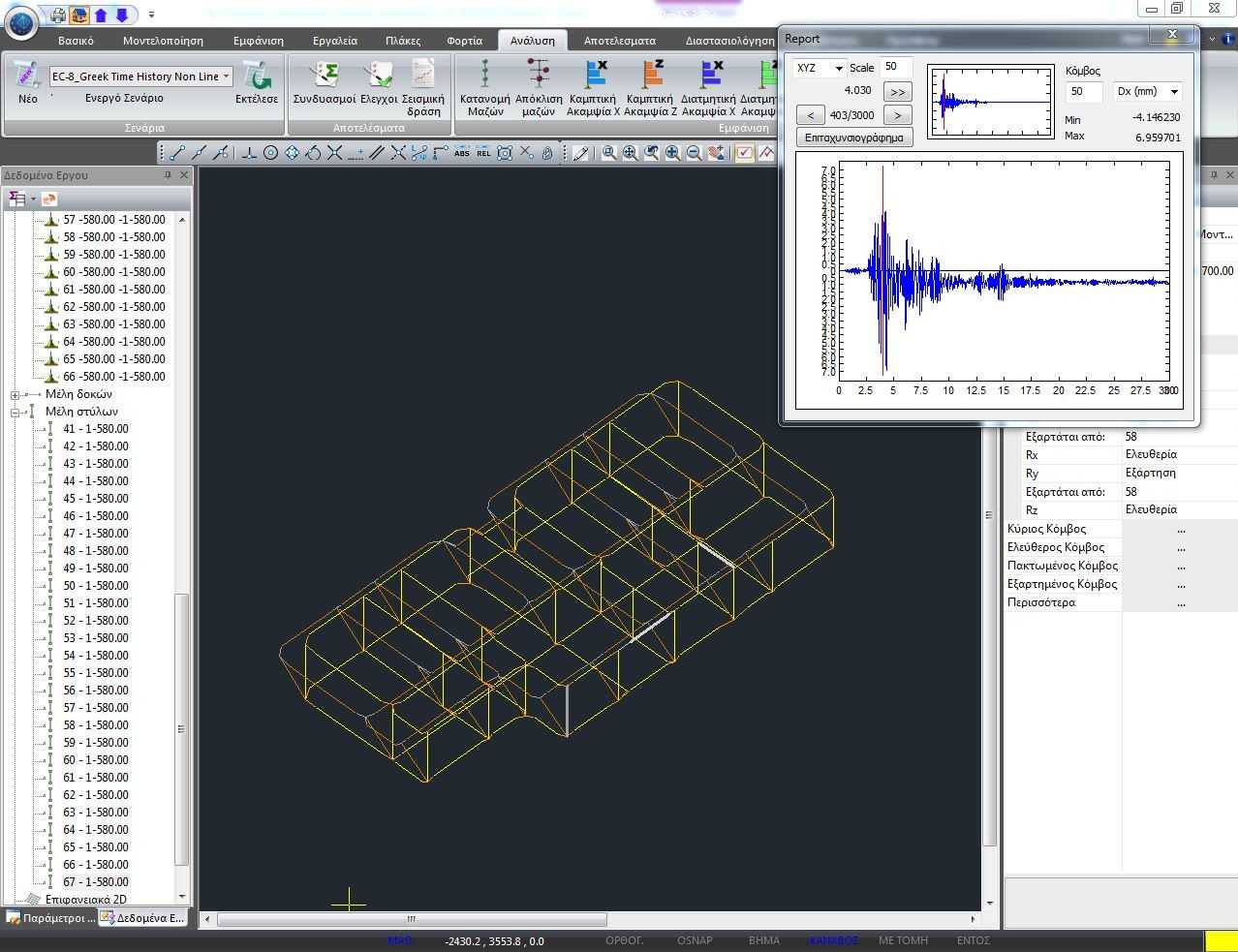

Μετά την ολοκλήρωση της ανάλυσης, εμφανίζεται η γραφική απεικόνιση των αποτελεσμάτων. Με αυτή την επιλογή εμφανίζεται το παρακάτω παράθυρο.

Το μοντέλο εμφανίζεται στη παρακάτω τριδιάστατη απεικόνιση, όπου παρουσιάζεται ο απαραμόρφωτος φορέας, παράλληλα με την κίνηση του παραμορφωμένου φορέα.
